Пример создания фигуры
Для примера работы с "Редактором фигур" разработаем уникальный графический элемент "Логический индикатор", который будет изменять свой цвет в зависимости от принимаемого значения активными тегами проекта.
Пример создания такого элемента также рассматривается в соответствующем видеоуроке.

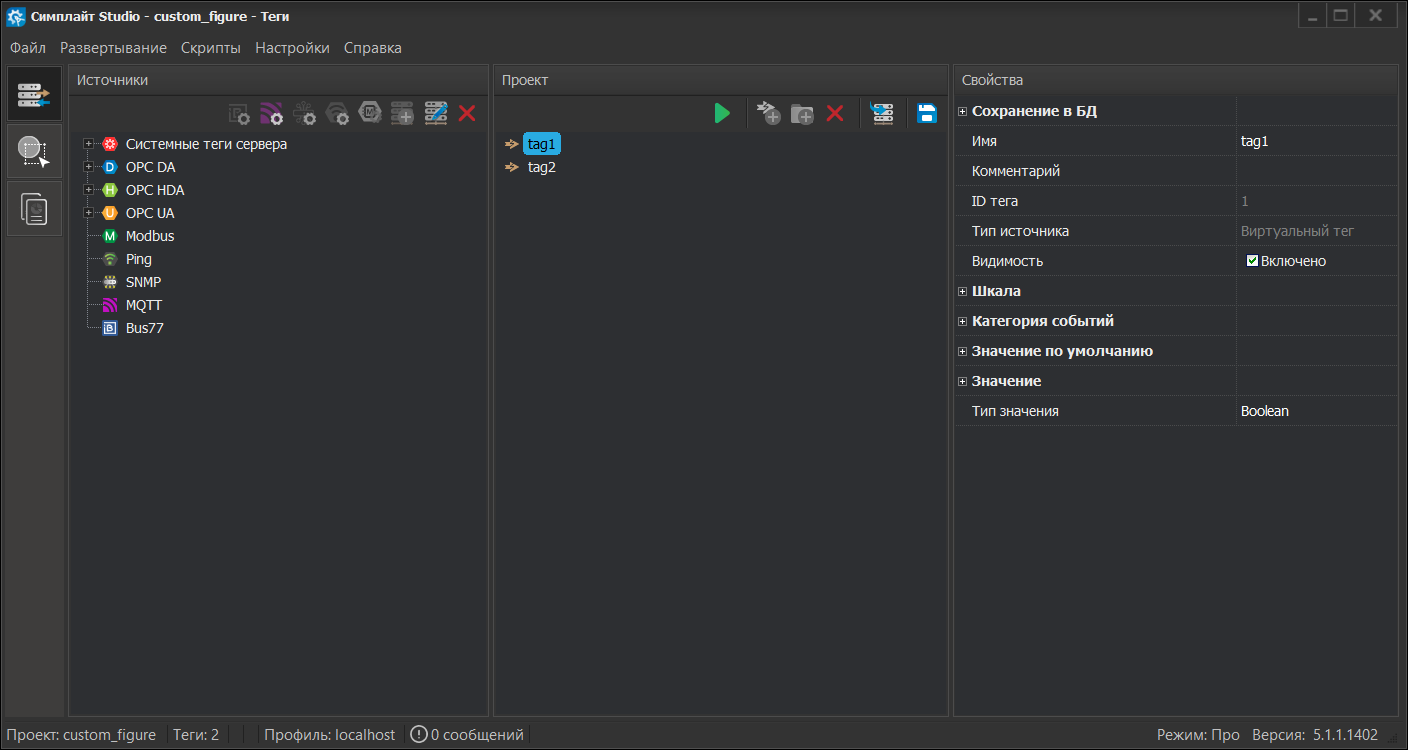

Предположим, что в рамках проекта имеются два тега (tag1 и tag2), значение которых должно определять цвет индикатора.
| Значение tag1 | Значение tag2 | Цвет |
|---|---|---|
0 |
0 |
Серый |
0 |
1 |
Зеленый |
1 |
0 |
Желтый |
1 |
1 |
Красный |
Для создания нового графического объекта в редакторе мнемосхем перетащите в область редактирования компонент "Пустая фигура" из "Палитры компонентов". Нажмите на нем правой кнопкой мыши и в контекстном меню выберите "Редактировать копию".

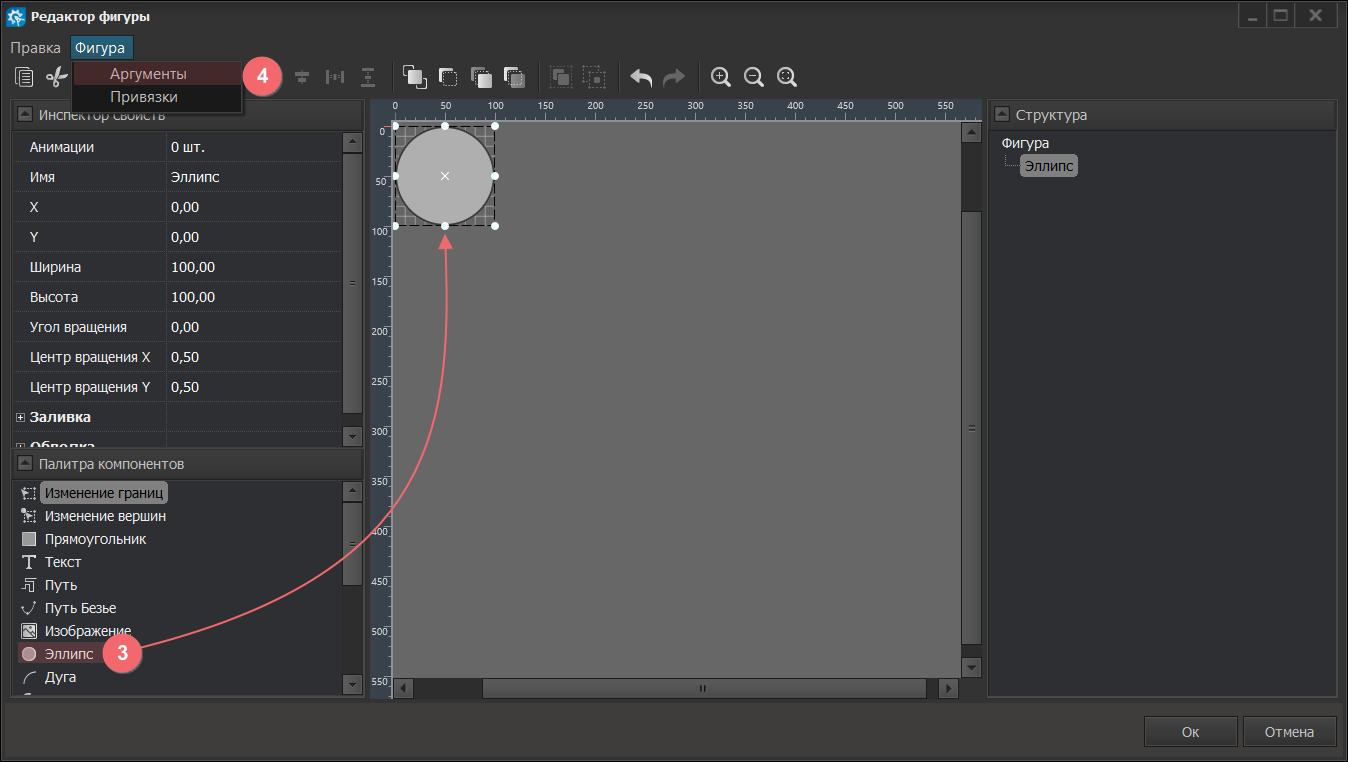

Откроется окно "Редактор фигур". В области редактирования разместите компонент "Эллипс". Этот компонент будет служить логическим индикатором, который будет изменять цвет. Чтобы определить для фигуры все цвета из условия, нажмите "Аргументы" в пункте меню "Фигура".

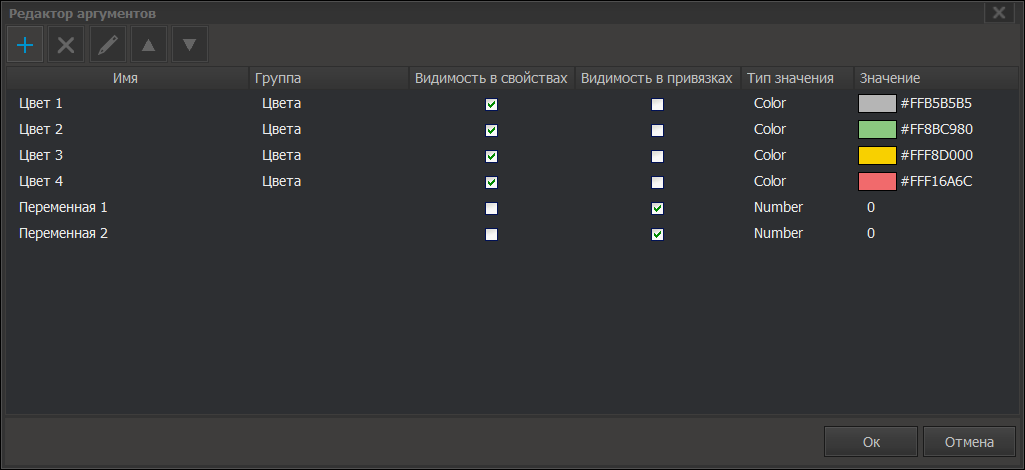

Откроется окно "Редактор аргументов", в котором создайте 4 аргумента "Цвет", которые будут использоваться в качестве заливки фигуры, а также 2 переменные, принимающие значения активных тегов проекта. Для каждого из аргументов "Цвет" укажите значение цвета (либо выберите из палитры при помощи кнопки ...), укажите тип данных "Color" и выберите флаги "Видимость в свойствах". Это позволит быстро изменить определенный цвет в инспекторе свойств. Цвета можно сгруппировать.
Для аргументов "Переменная 1" и "Переменная 2" активируйте флаг "Видимость в привязках", чтобы появилась возможность связать их с тегами в проекте. После этого нажмите кнопку "Ок" в "Редакторе аргументов", чтобы сохранить изменения.

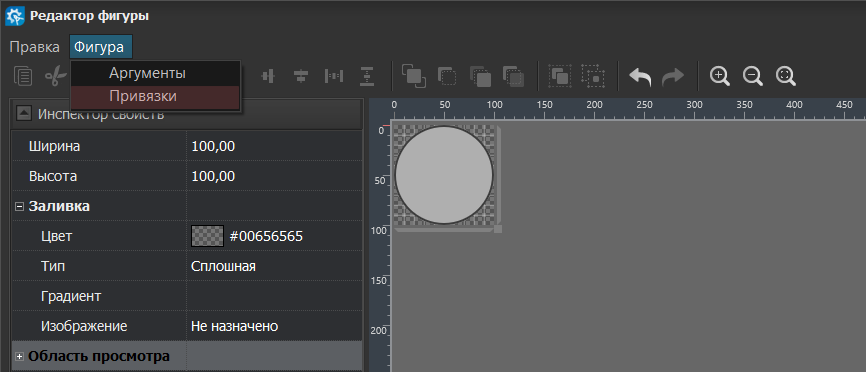

Далее откройте "Редактор привязок".

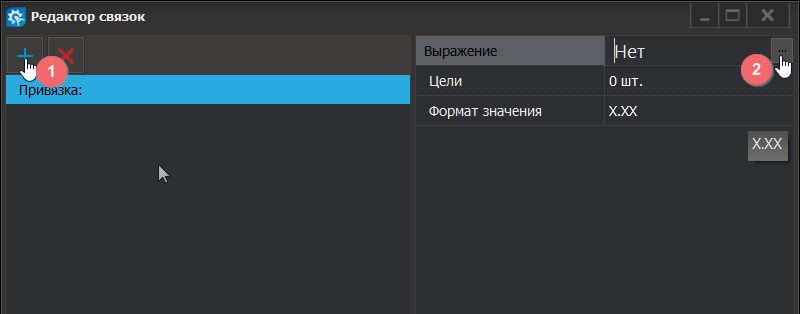

Создайте новую привязку и добавьте к ней "Выражение", в котором будет производиться расчет цвета для заливки индикатора.

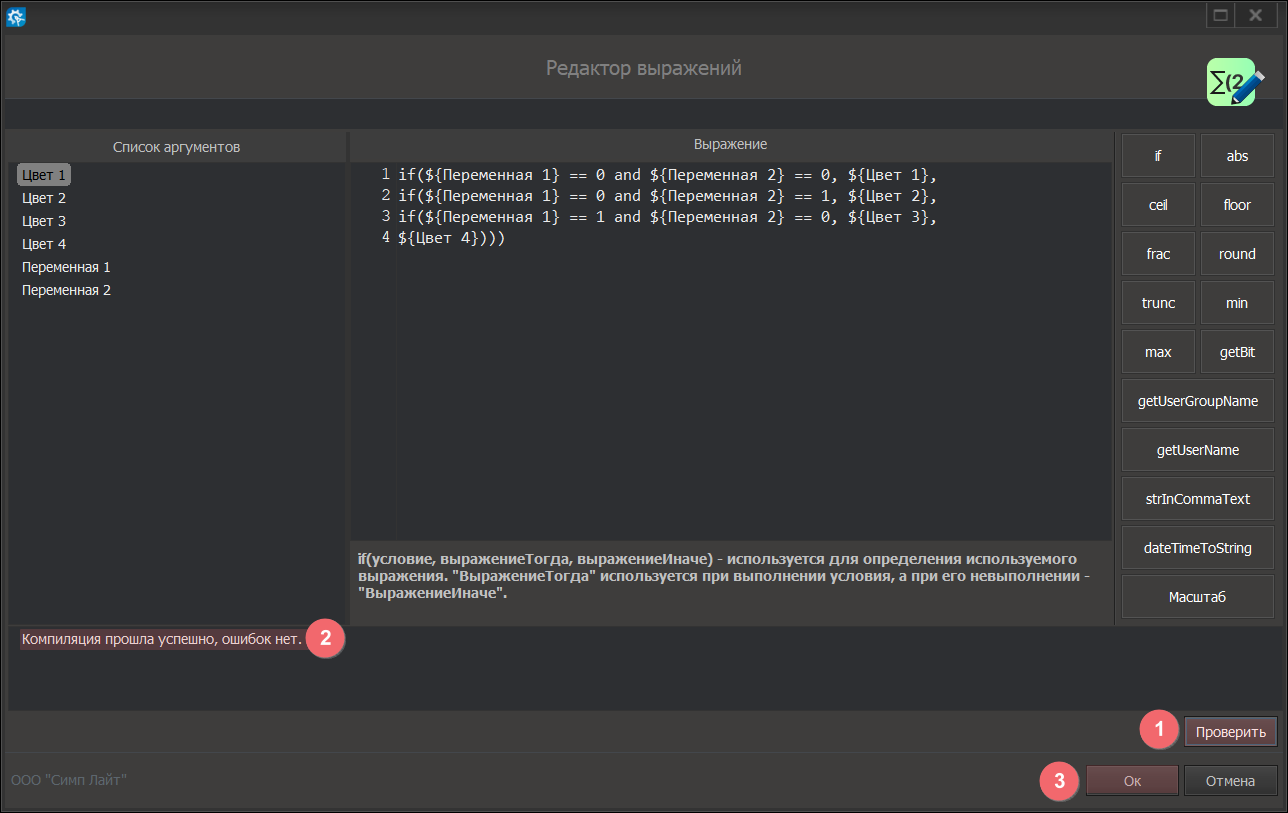

В редакторе напишите выражение, которое будет определять, какая заливка индикатора будет формироваться в зависимости от заданных условий, а после этого убедитесь в том, что в выражении нет ошибок.
if(${Переменная 1} == 0 and ${Переменная 2} == 0, ${Цвет 1},
if(${Переменная 1} == 0 and ${Переменная 2} == 1, ${Цвет 2},
if(${Переменная 1} == 1 and ${Переменная 2} == 0, ${Цвет 3},
${Цвет 4})))

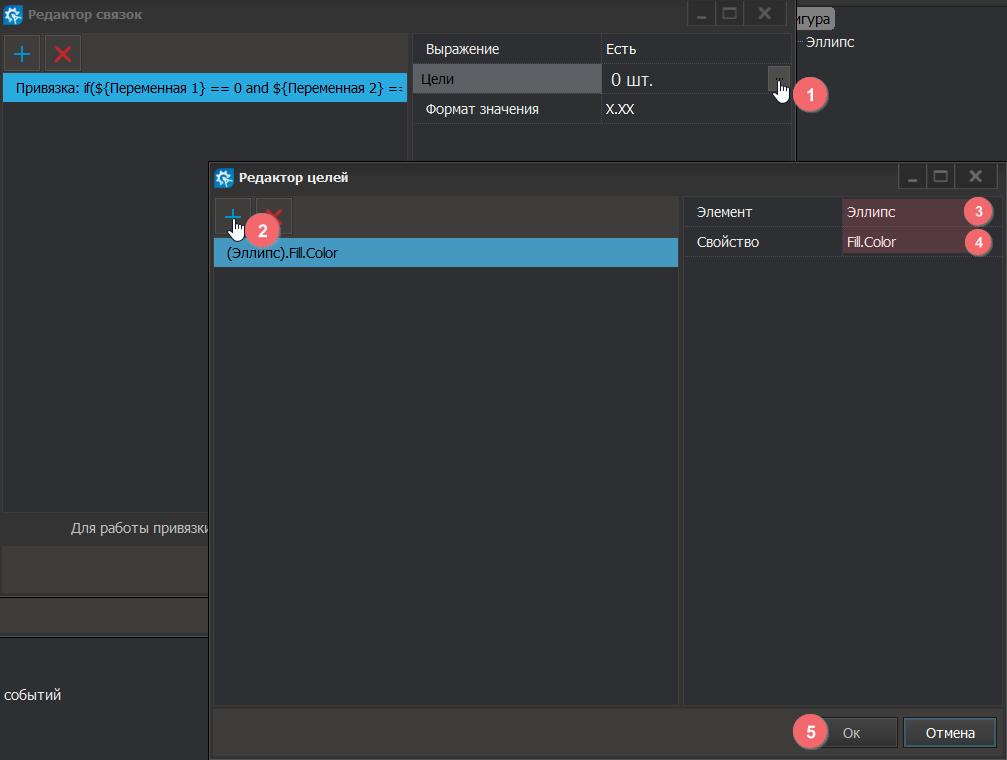

Теперь определите "Цель", которой будут присвоены цвета. В данном случае "Целью" является элемент "Эллипс" (его необходимо выбрать из списка), для которого также укажите "Свойство" "Fill.Color" (заливка цветом).
Для подтверждения всех изменений нажмите кнопку "Ок" в "Редакторе целей", "Редакторе привязок" и "Редакторе фигур".

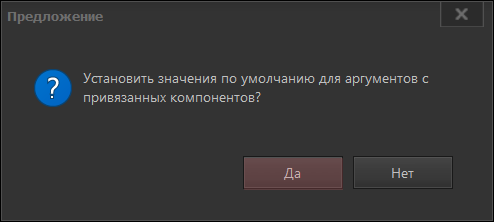

После этого система предложит установить значения по умолчанию для привязанных компонентов. Согласитесь, нажав кнопку "Да".
Система перейдет в режим "Редактор мнемосхем" и добавит на поле новую фигуру, переменные которой необходимо будет привязать к активным тегам проекта tag1 и tag2.

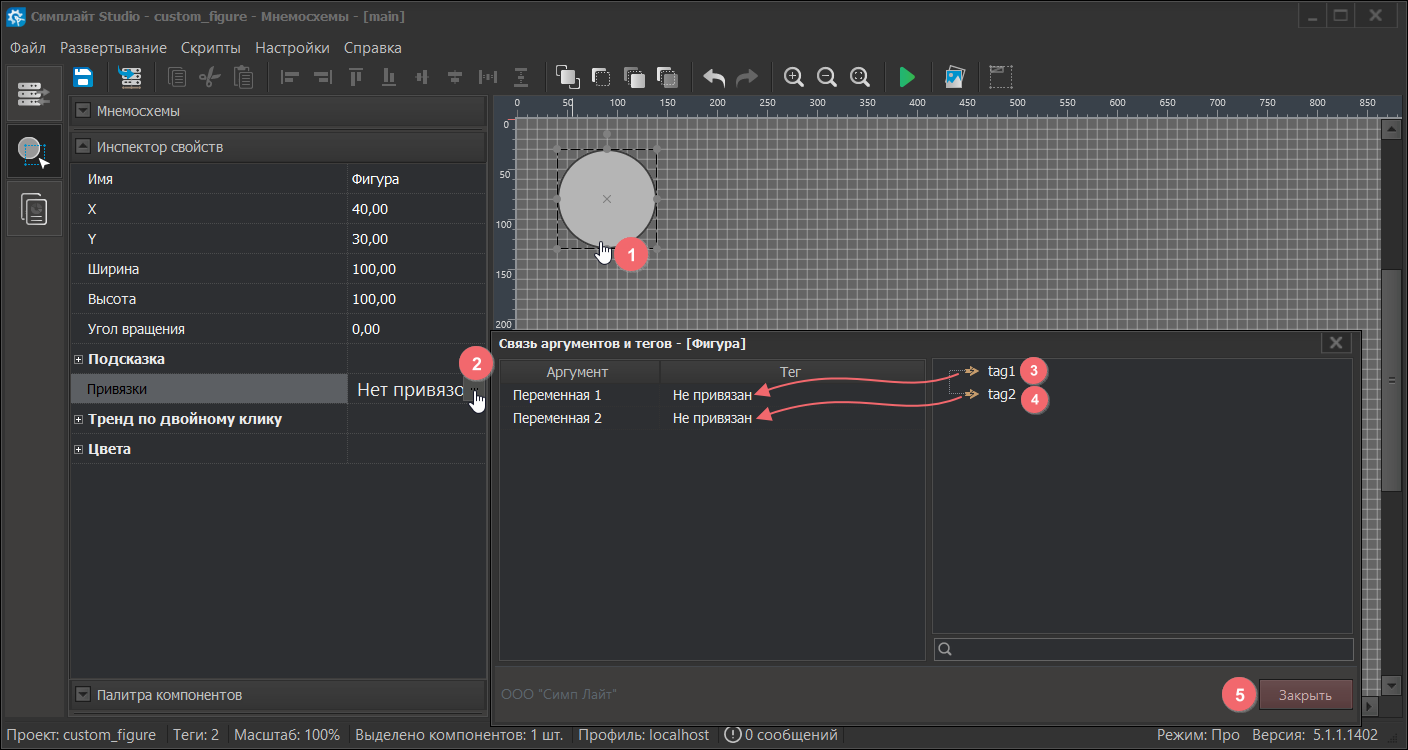

Для этого выберите фигуру левой кнопкой мыши и перейдите к её настройкам привязки в "Инспекторе свойств". Откроется окно "Связь аргументов и тегов". В нем привяжите теги проекта к аргументам "Переменная 1" и "Переменная 2", чтобы фигура получила значения тегов из проекта, обработала их в выражении и окрасилась согласно, полученному значению.
После этого закройте окно "Связь аргументов и тегов".

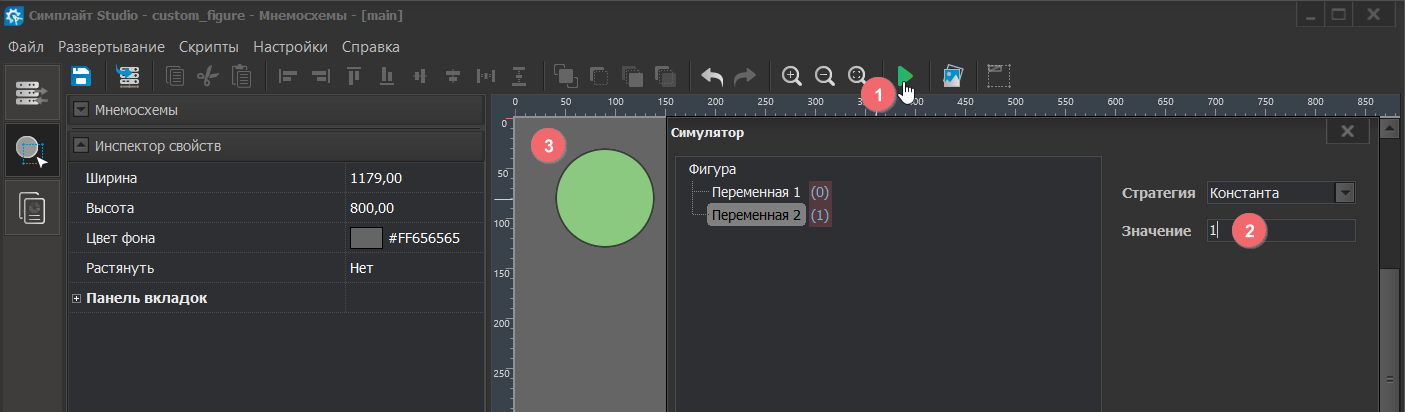

Для быстрой проверки работы заливки индикатора перейдите в режим симуляции и последовательно задайте соответствующие значения переменным для заливки. Зеленый цвет:
Переменная 1 = 0
Переменная 2 = 1

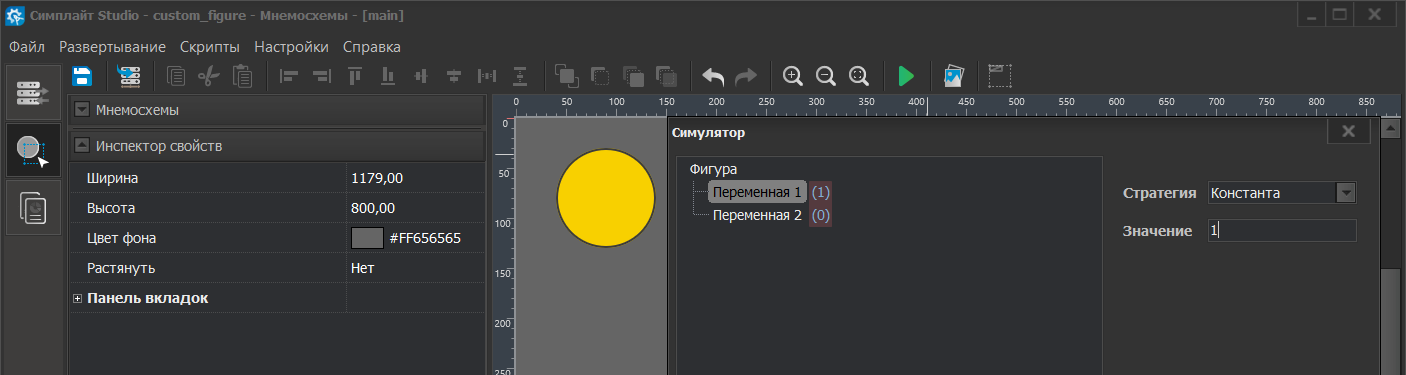

Желтый цвет:
Переменная 1 = 1
Переменная 2 = 0

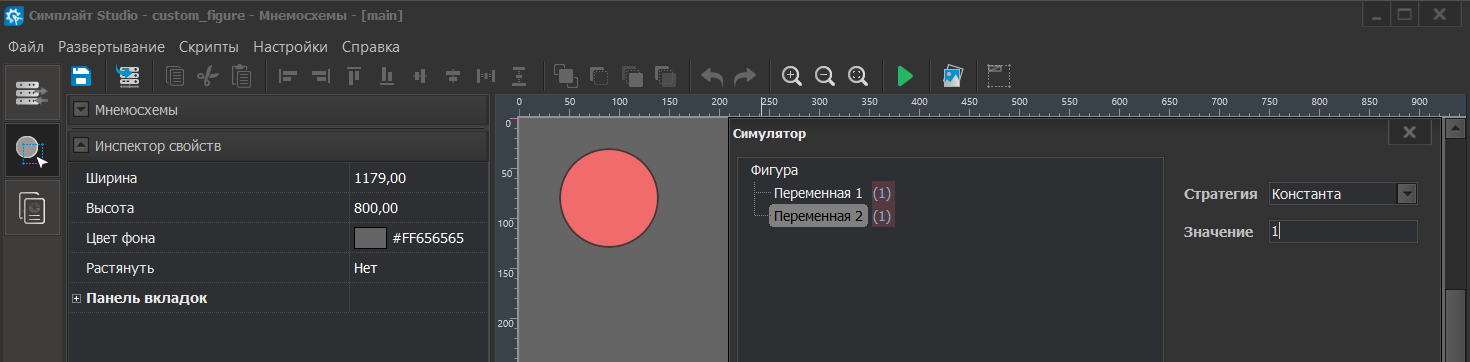

Красный цвет:
Переменная 1 = 1
Переменная 2 = 1
Далее разверните проект на сервере и для проверки передайте соответствующие значения от активных тегов проекта.
