Свойства тегов

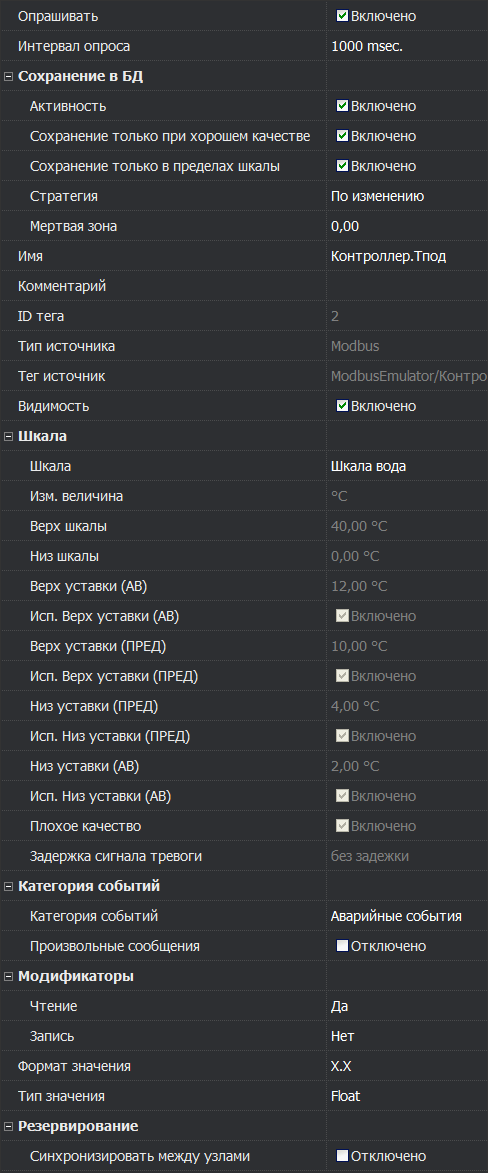

В окне "Свойства" производится настройка свойств тегов. Чтобы отредактировать свойства, выберите один или несколько активных тегов в окне "Проект". Набор основных характеристик может незначительно различаться в зависимости от типа тега (физический или виртуальный).
- Опрашивать — при установленном флаге, значения тега, поступающие от источника данных, обрабатываются системой в соответствии с выбранными настройками. Это включает в себя сохранение данных в базе, контроль связи, активацию сигнализации и другие действия.
- Интервал опроса — период (в мс) между чтениями значения тега из устройства.
- Сохранение в БД:
- Активность — включить/выключить архивацию значения тега.
- Сохранение только при хорошем качестве — записывать в архив только значения с валидным качеством.
- Сохранение только в пределах шкалы — записывать в архив только значения, находящиеся в диапазоне выбранной шкалы.
- Стратегия:
- по изменению — при изменении значения на величину, большую чем "Мертвая зона".
- по таймеру — через фиксированные интервалы времени.
- смешанная — запись по изменению и таймеру одновременно.
- Мертвая зона — минимальное изменение значения, при котором оно будет записано в архив (для стратегии "по изменению").
- Имя — уникальное имя тега в проекте.
- Комментарий — дополнительное описание.
- ID тега — уникальный числовой идентификатор тега в системе.
- Тип источника — тип драйвера, к которому привязан тег.
- Тег источник — ссылка на конкретный тег в драйвере, откуда берутся данные.
- Видимость — флаг определяет, отображается ли тег в разделе "Каналы" и "Просмотр графиков" HMI и веб-клиента.
- Шкала — выбор шкалы значений для тега, которая позволяет реализовать контроль параметров, выдачу сообщений и настройку отображения в окнах, графиках и отчетах.
- Категория событий — выбор категории событий из настроенных в окне "Редактор категорий событий"
- Произвольные сообщения — разрешить запись в журнал событий произвольных текстовых сообщений, связанных с тегом.
- Модификаторы — пользовательские преобразования значения тега перед использованием.
- Чтение — формула для преобразования "сырого" значения, полученного от устройства, перед использованием в системе (например, VALUE * 0.1).
- Запись — формула для преобразования задаваемого значения перед отправкой его в устройство (например, VALUE / 0.1).
- Тип значения (данных) — тип данных тега.
- Резервирование:
- Синхронизировать между узлами — включение синхронизации значения тега между серверами в резервированной конфигурации.
- Сохранение в БД:
- Активность — включить/выключить архивацию значения тега.
- Сохранение только при хорошем качестве — записывать в архив только значения с валидным качеством.
- Сохранение только в пределах шкалы — записывать в архив только значения, находящиеся в диапазоне выбранной шкалы.
- Стратегия:
- по изменению — при изменении значения на величину, большую чем "Мертвая зона".
- по таймеру — через фиксированные интервалы времени.
- мертвая зона — минимальное изменение значения, при котором оно будет записано в архив (для стратегии "по изменению").
- Имя — уникальное имя тега в проекте.
- Комментарий — дополнительное описание.
- ID тега — уникальный числовой идентификатор тега в системе.
- Тип источника — тип драйвера, к которому привязан тег.
- Тег источник — ссылка на конкретный тег в драйвере, откуда берутся данные.
- Видимость — флаг определяет, отображается ли тег в списках для выбора.
- Шкала — выбор шкалы значений для тега, которая позволяет реализовать контроль параметров, выдачу сообщений и настройку отображения в окнах, графиках и отчетах.
- Категория событий — выбор категории событий из настроенных в окне "Редактор категорий событий"
- Произвольные сообщения — разрешить запись в журнал событий произвольных текстовых сообщений, связанных с тегом.
- Значение по умолчанию:
- Активность — включить/выключить установку значения по умолчанию при инициализации тега.
- Значение:
- Сохранять между сессиями — сохранять текущее значение тега при перезапуске системы и восстанавливать его.
- Выражение — формула для расчёта значения тега на основе других тегов, переменных или функций (например, {Tag1} + {Tag2}).
- Тип значения (данных) — тип данных тега.
Boolean— логический тип (true/false, 1/0).Int8— целое со знаком (-128 до 127).UInt8— целое без знака (0 до 255).Int16— целое со знаком (-32 768 до 32 767).UInt16— целое без знака (0 до 65 535).Int32— целое со знаком (-2 147 483 648 до 2 147 483 647).UInt32— целое без знака (0 до 4 294 967 295).Int64— целое со знаком (±9.2×10¹⁸).UInt64— целое без знака (0 до 1.8×10¹⁹).Float (Float32)— число с плавающей запятой (±3.4×10³⁸).Double (Float64)— число с двойной точностью (±1.7×10³⁰⁸).String— строковый тип данных.DateTime— дата и время (представляет из себя временную метку unix timestamp в миллисекундах, отсчитываемой от начала эпохи Unix (1 января 1970 года, 00:00:00 UTC). Внутри системы преобразуется в более читаемый формат ДД.ММ.ГГГГ ЧЧ:ММ:СС).
