Теги

Введение

Тег — канал ввода/вывода, который может быть как физическим, так и виртуальным. Тег содержит значение, полученное от различных устройств, либо получает уже сформированное с помощью программных скриптов.

  • Физический тег получает значение в реальном времени на основе сигналов от оборудования;
  • Виртуальный тег создается и вычисляется внутри SCADA. Его значение может быть результатом математических расчетов, логических операций или просто временным хранилищем данных. Например, средняя температура за час, флаг аварии (срабатывающий при превышении допустимого давления) или промежуточная переменная в скрипте;
  • Невидимый тег — тег с отключенным свойством "Видимость" (данный флаг определяет, отображается ли тег в разделе "Теги" и "Просмотр графиков" HMI и веб-клиента);
  • Неактивный тег — тег с отключенным свойством "Опрашивать". Драйвер не опрашивает данный тег, и его значения не сохраняются в базе данных.

Окно "Проект"

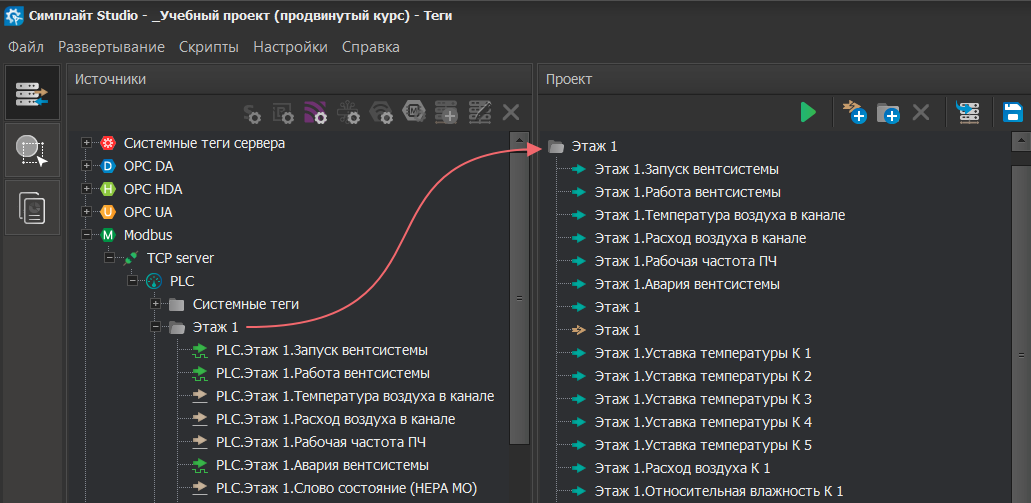

Чтобы сервер начал работу с тегами источника, перетащите их в соответствующее окно "Проект", удерживая левую кнопку мыши. После переноса тег становится активным, и его значения обрабатываются сервером.

Тег Описание
Физический тег

Виртуальный тег

Невидимый тег

Неактивный тег
Вид стрелочных индикаторов тегов в окне "Проект"

Панель инструментов

Для удобства в окне "Проект" предусмотрена панель инструментов.

Кнопка Описание
Тест тегов

Добавить виртуальные теги

Добавить группу

Удалить тег/группу

Развернуть проект

Сохранить проект
Панель инструментов

В окне "Проект" также можно использовать контекстное меню, вызвав его нажатием правой кнопки мыши.

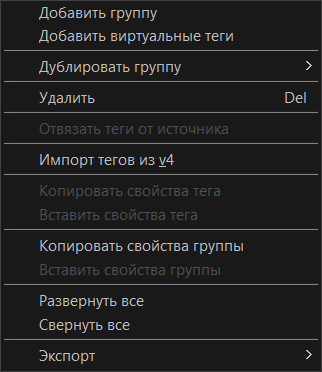

Контекстное меню окна "Проект"
  • Добавить группу — создать новый каталог для организации тегов.
  • Добавить виртуальные теги — создать тег, значение которого вычисляется внутри SCADA.
  • Дублировать группу — создать копию существующей группы тегов со всем её содержимым.
  • Удалить — удалить выбранный тег или группу.
  • Отвязать теги от источника — разорвать связь тегов с устройством, преобразовав их в виртуальные.
  • Импорт тегов из v4 — загрузить теги из конфигурации старой версии системы Симплайт 4.
  • Копировать свойства тега — скопировать настройки выбранного тега (тип данных, формат значения, шкала и т.д.) в буфер обмена.
  • Вставить свойства тега — применить скопированные настройки к выбранному тегу.
  • Копировать свойство группы — скопировать настройки группы.
  • Вставить свойства группы — применить скопированные настройки группы к другой группе. После активации данной функции система отобразит окно со списком тегов, свойства которых необходимо изменить.
  • Развернуть все — полное раскрытие древовидной структуры тегов для просмотра всех элементов.
  • Свернуть все — полное сворачивание древовидной структуры тегов до корневого уровня.
  • Экспорт:
    • JSON: Дерево проекта — экспорт тегов проекта в формат JSON.
    • PostgreSQL: теги — экспорт тегов в PostgreSQL (Таблица содержит тот же набор полей, что и при экспорте в формат JSON).
