Редактор мнемосхем

Запуск редактора

Чтобы начать работу с "Редактором мнемосхем", нажмите соответствующую кнопку в панели редакторов.

Главное окно

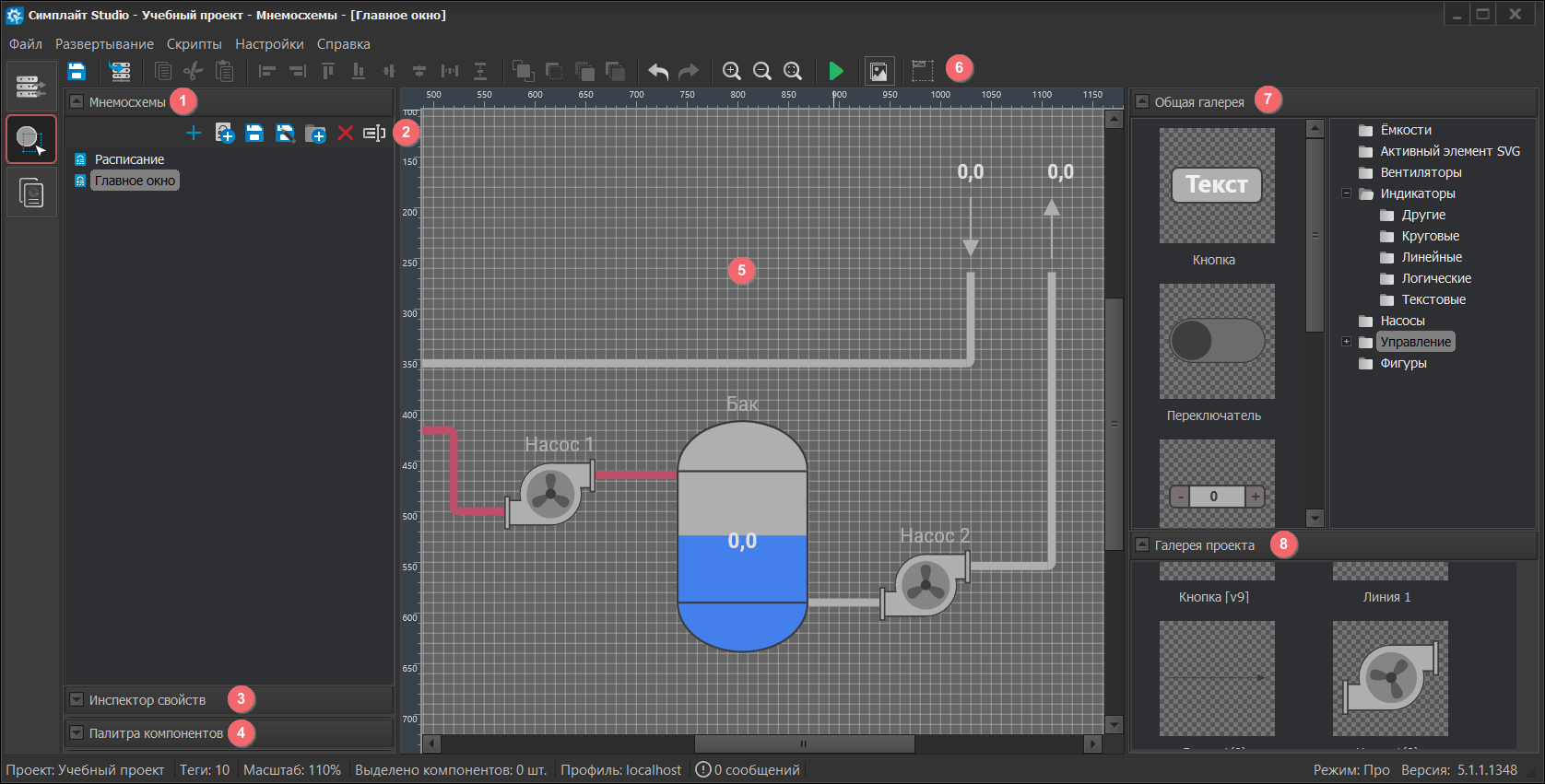

Окно представляет из себя следующие рабочие области:

1. Мнемосхемы — дерево всех мнемосхем проекта для быстрой навигации.
2. Панель инструментов окна мнемосхемы — инструменты управления мнемосхемой (создание, группировка, сохранение и пр.).
3. Инспектор свойств — окно просмотра и редактирования свойств выбранного объекта.
4. Палитра компонентов — инструменты для создания графических объектов, а также готовые компоненты.
5. Область редактирования — основная область для проектирования и редактирования мнемосхемы.
6. Панель инструментов области редактирования — инструменты выравнивания, группировки и настройки отображения.
7. Общая галерея — библиотека стандартных и пользовательских графических объектов.
8. Галерея проекта — локальная библиотека графических элементов, специфичных для текущего проекта.

Окна 1, 3, 4, 7, 8 можно сворачивать и разворачивать. Значок в виде треугольника, расположенный в левом углу окна, может находиться в двух позициях:

▲ — раскрытое окно.
▼ — свернутое окно.

Чтобы свернуть/развернуть окно нажмите на шапке окна левой кнопкой мыши.

Мнемосхемы

Окно "Мнемосхемы" содержит список всех созданных мнемосхем в проекте, а также инструменты для редактирования этого списка.

Панель инструментов включает в себя 7 кнопок для редактирования дерева мнемосхем:

Кнопка	Описание
	Добавить новую мнемосхему
	Добавить новую шаблонную мнемосхему
	Сохранить мнемосхему
	Сохранить мнемосхему как
	Создать каталог для группировки мнемосхем
	Удалить мнемосхему
	Переименовать мнемосхему
