Редактор тегов

Режим "Редактор тегов" служит для настройки протоколов обмена и конфигурации тегов проекта.

Запуск редактора

Данный редактор открывается автоматически после выбора проекта из списка проектов, либо с помощью кнопки в панели редакторов.

Главное окно

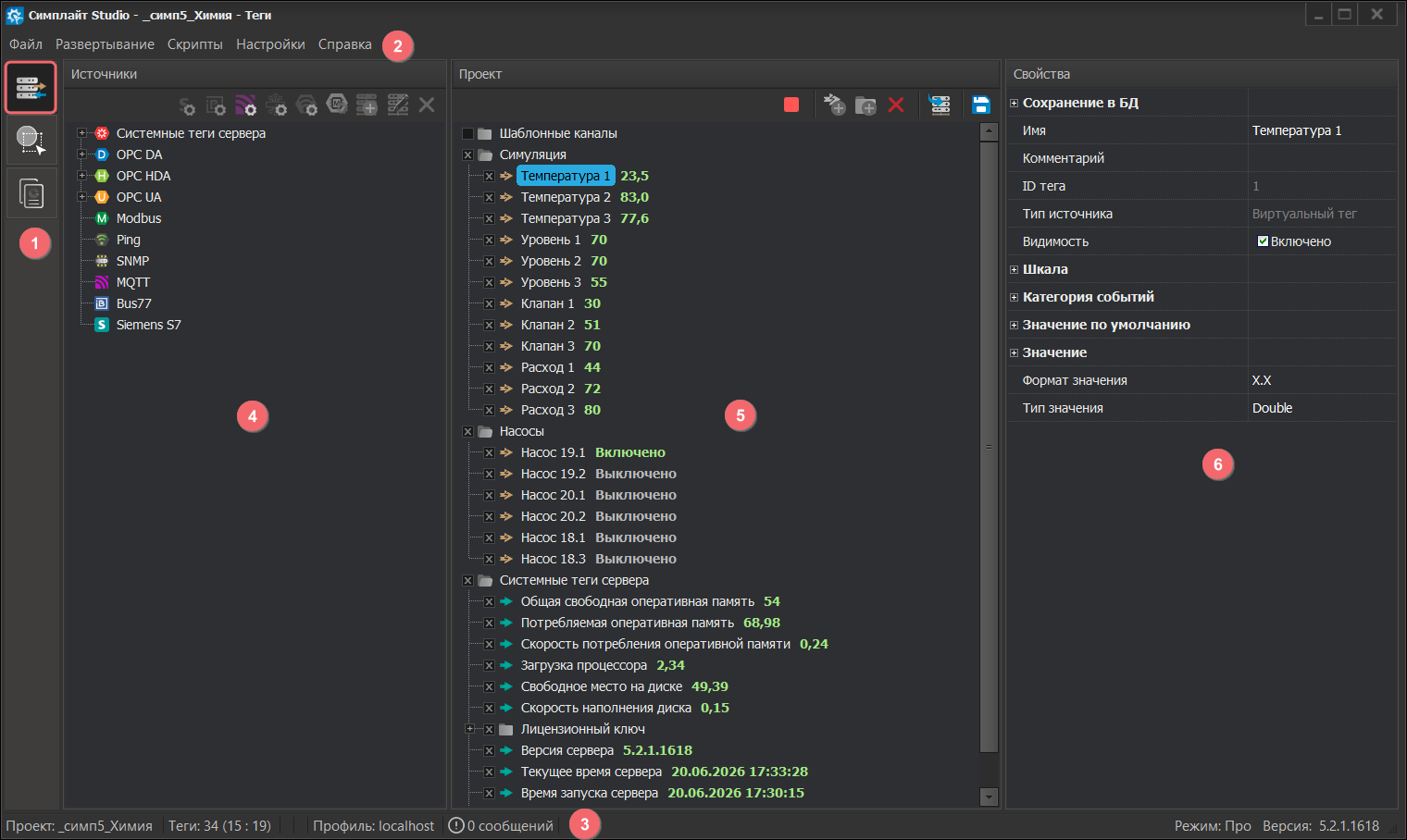

Окно "Редактора тегов" включает в себя рабочие области:

Панель редакторов — быстрое переключение редакторов.
Меню — набор различных функций и параметров.
Строка состояния — отображает информацию о состоянии. Набор состояний может различаться в зависимости от используемого редактора среды разработки.
Источники — окно настройки протокола обмена данными с оборудованием и драйверов.
Проект — окно, в которое переносят теги из числа всех имеющихся тегов окна "Источники". Теги, выбранные пользователем в окне "Источники" и перемещенные в область "Проект", называются активными. Данные активного тега считываются в базу данных и служат для контроля состояния технологического процесса.
Свойства — окно свойств выбранного активного тега. Список свойств тегов зависит от его типа (физический или виртуальный), а также от типа данных, которые он получает (числовой, строковый, логический).

Панель редакторов

В среде разработки предусмотрены три режима работы:

режим редактирования тегов и протоколов обмена данными;
режим редактирования мнемосхем и графических объектов;
режим редактирования отчетов.

После загрузки выбранного проекта переключение редакторов осуществляется с помощью кнопок в левом меню:

Строка состояния

В данной строке представлена информация о текущем проекте и режиме работы системы:

Проект — название разрабатываемого проекта.
Теги — суммарное количество тегов в проекте. В скобках указано соотношение тегов по количеству (физические : виртуальные).
Профиль — название активного профиля.
Сообщения — системные сообщения.
Режим — режим работы редактора мнемосхем.
Версия — версия ПО.

Кнопка	Описание	Лицензия проекта
	Редактор тегов	Free, Base, Standard, Enterprise
	Редактор мнемосхем	Free, Base, Standard, Enterprise
	Редактор отчетов	Standard, Enterprise
