Инспектор свойств

Введение

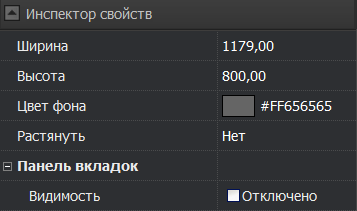

Инспектор свойств позволяет просматривать характеристики выбранного графического объекта в области редактирования. Например, для изменения свойств фона мнемосхемы нажмите левой кнопки мыши в пустом месте области редактирования. "Инспектор свойств" отразит все свойства фона мнемосхемы. Большинство свойств готовых объектов и фигур интуитивно понятны и не требуют пояснений.

Существует 2 метода настройки свойств графического объекта:

  • статический — настройка свойств не изменяется в процессе выполнения проекта на сервере.
  • динамический — управление свойствами фигуры производится путем их привязки к доступным тегам проекта.

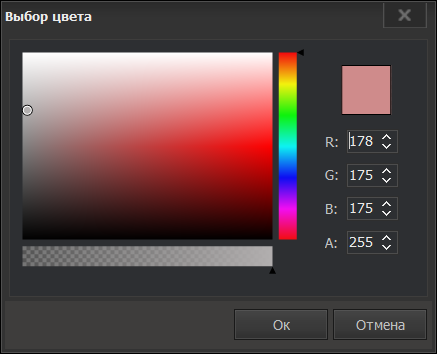

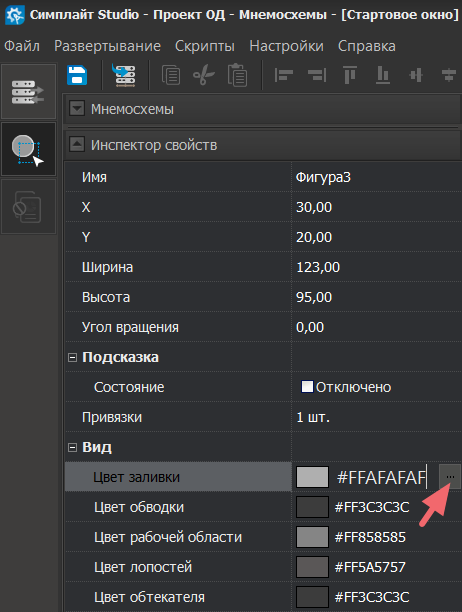

Для применения статического метода выберите фигуру и измените цвет одного из элементов, который сохранит свои характеристики и не будет изменяться. Например, в поле "Цвет заливки" укажите код цвета в формате ARGB (Alpha-Red-Green-Blue), либо нажмите кнопку ... и выберите цвет из палитры:

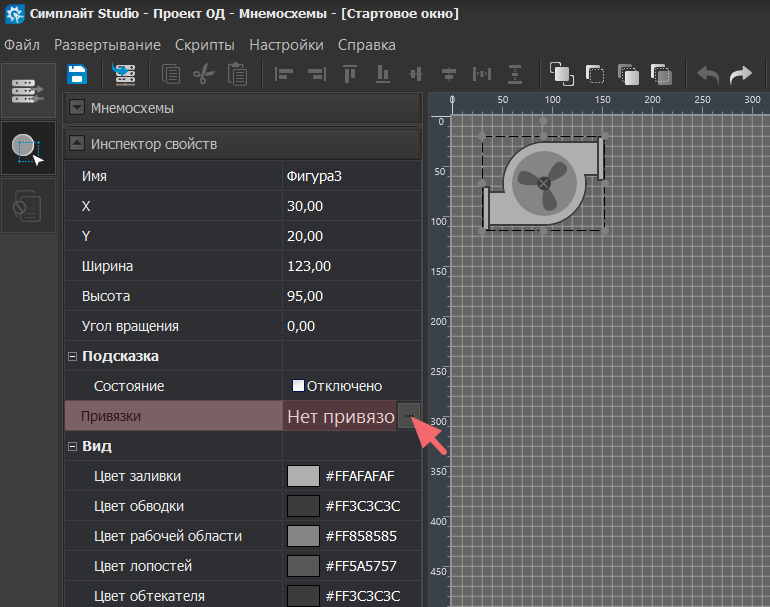

Свойство "Привязка" определяет динамический метод настройки свойства фигуры. Чтобы выполнить привязку, нажмите кнопку ... в соответствующем поле.

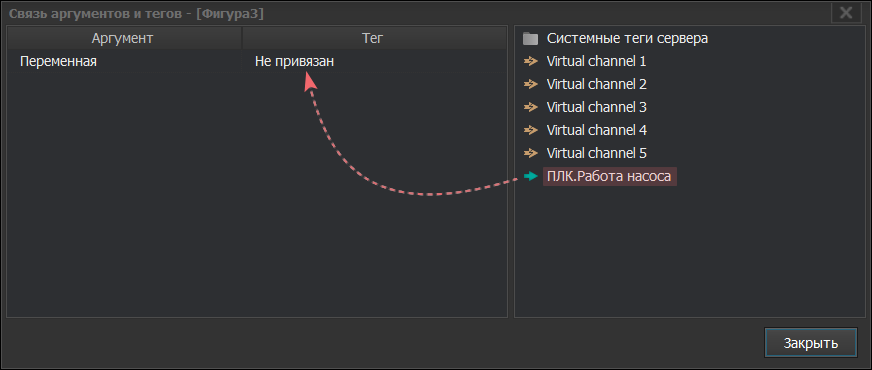

Откроется диалоговое окно "Связь аргументов и тегов". В левой части находится список аргументов, а в правой — доступные теги проекта. Привязку можно выполнить с помощью двойного нажатия мышью на необходимом теге проекта или перетащить тег на аргумент.

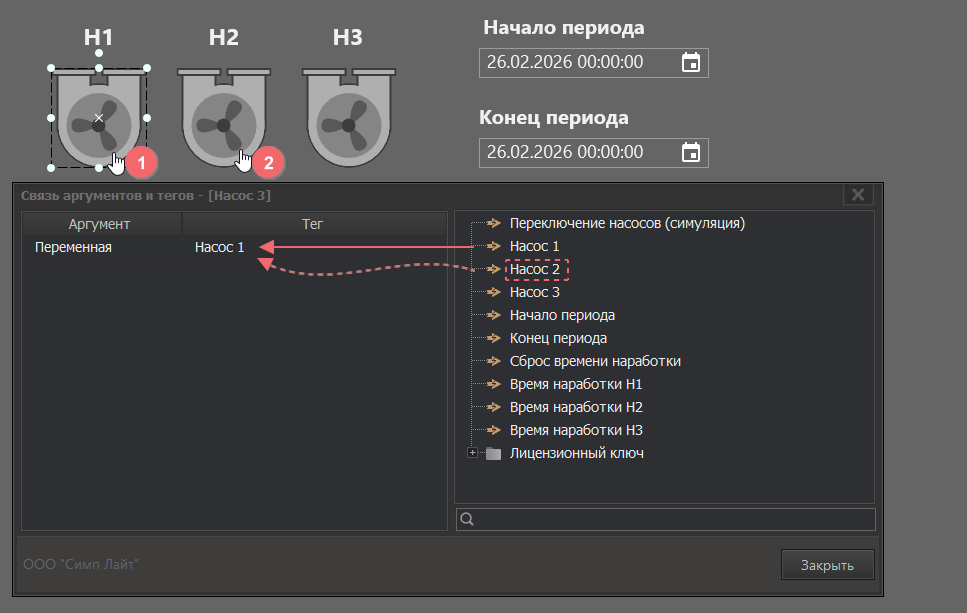

После привязки тега к графическому элементу нет необходимости закрывать окно "Связь аргументов и тегов". Достаточно выбрать следующий элемент в области редактирования и выполнить привязку в том же окне.

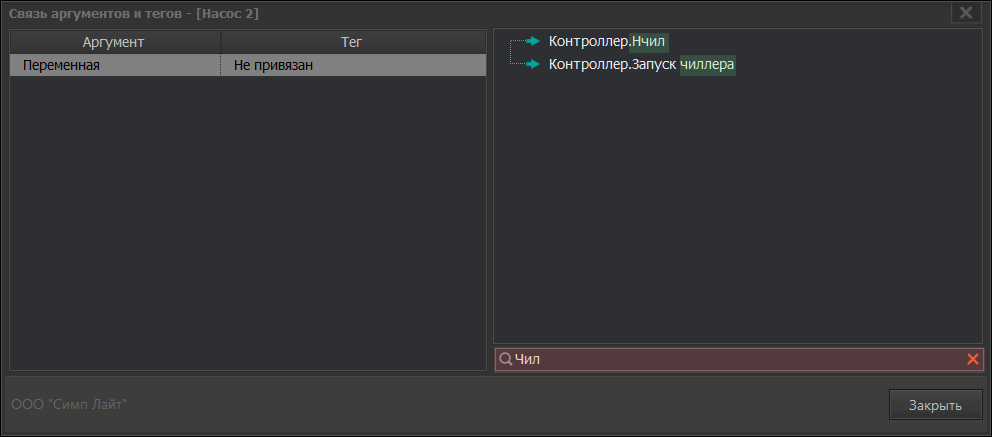

В процессе привязки доступен поиск активных тегов проекта.

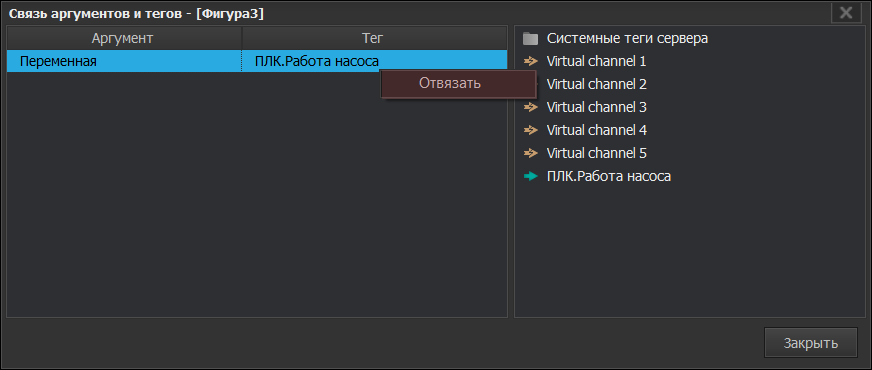

Чтобы отвязать тег, нажмите правой кнопкой мыши на аргументе и выберите "Отвязать".

Тренд по клику

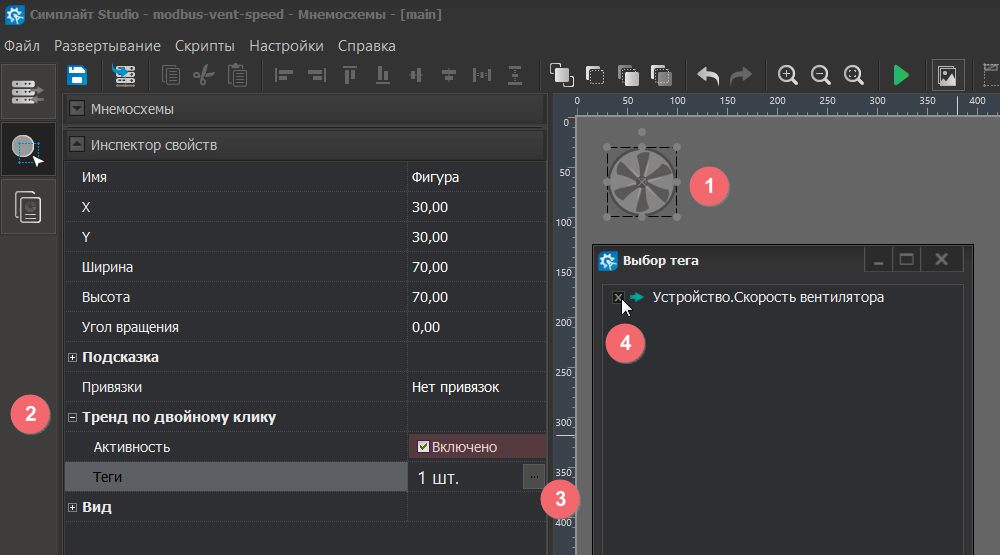

Для каждого элемента на мнемосхеме можно выбрать функцию вызова тренда, нажатием левой кнопкой мыши на соответствующий графический объект. Отслеживаемый тег указывается в свойстве "Теги" функции "Тренд по двойному клику".

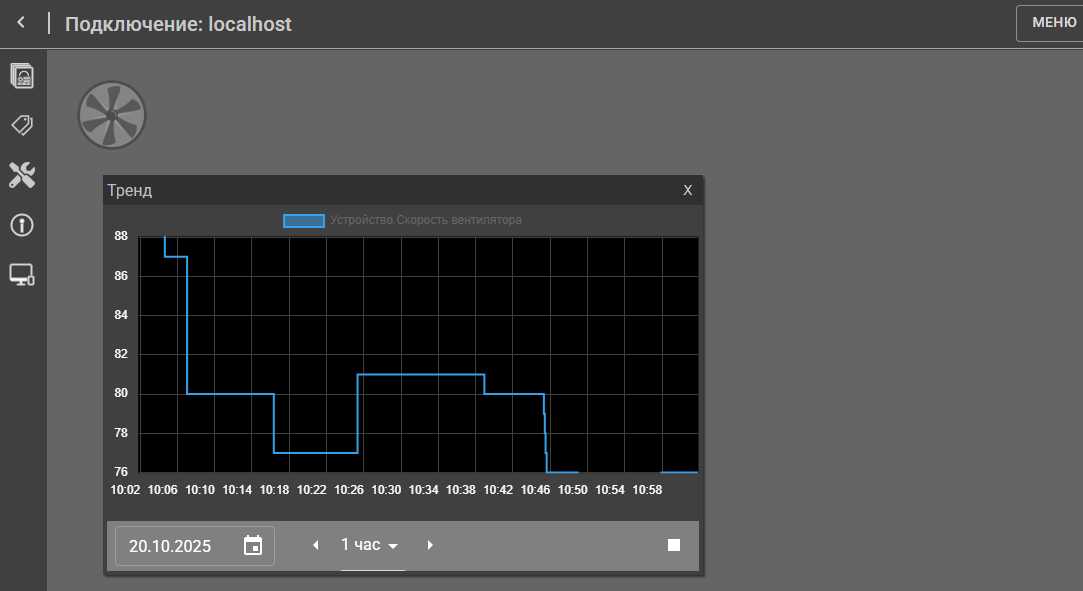

После активирования функции, при двойном нажатии левой кнопки мыши на объект мнемосхемы, откроется окно с графиком. На тренде можно выбрать дату и временной интервал, за который нужно отобразить данные о работе.

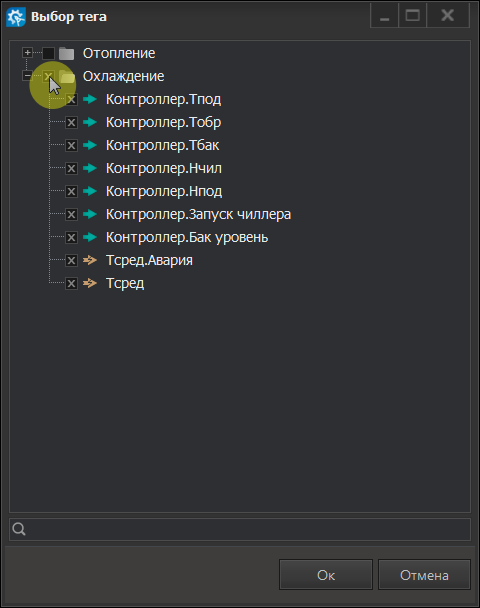

Для построения нескольких графиков предусмотрена возможность группового добавления тегов в привязках.
