HMI-клиент

Главное окно

Запуск HMI-клиента "Симплайт 5" можно осуществить принудительно, используя ссылку в меню "Пуск", либо используя автоматизацию после развертывания проекта на сервере. В случае использования автоматизации, экран с выбором профилей игнорируется и подключение к серверу, с загрузкой основной мнемосхемы, производится автоматически на основе данных из профиля развертывания.

Сочетание клавиш

F8 — переключает видимость строки меню с кнопкой "Меню".
F11 — включает/выключает полноэкранный режим окна HMI-клиента.

Меню клиента включает в себя пункты:

Настройки — настройка режима работы клиента:
- Полноэкранный режим — активация полноэкранного режима работы клиента. При включении интерфейс будет занимать весь экран, скрывая элементы операционной системы.
- Масштаб — коэффициент масштабирования интерфейса клиента. Позволяет увеличивать или уменьшать размер всех графических элементов мнемосхем и панелей управления для адаптации к различным разрешениям экрана.
Лицензия сервера — детальная информация о типе предоставляемой лицензии.

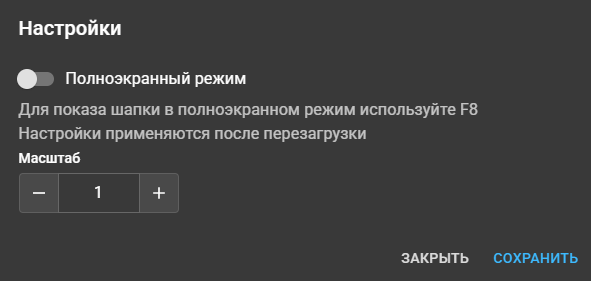

Настройки

Настройки полноэкранного режима вступают в силу только после перезагрузки клиента.

Изменение масштаба применится сразу после активации кнопки "Сохранить".

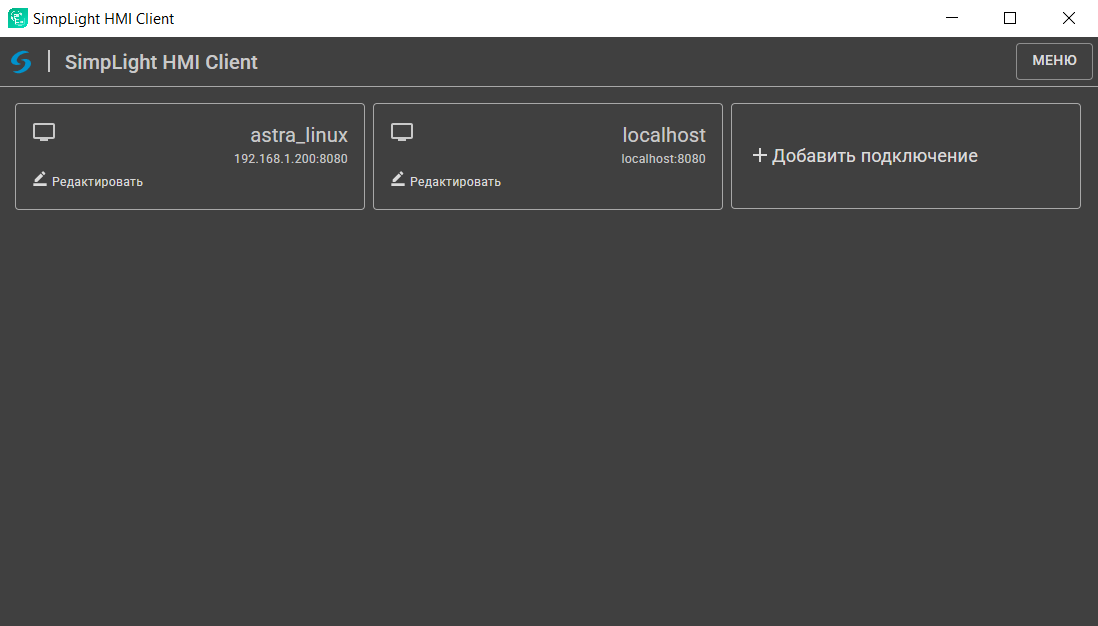

Оформление профилей подключения реализовано в виде карточек. При использовании автоматизации профили создаются автоматически. Профиль можно отредактировать и добавить новый с помощью кнопки "Добавить подключение".

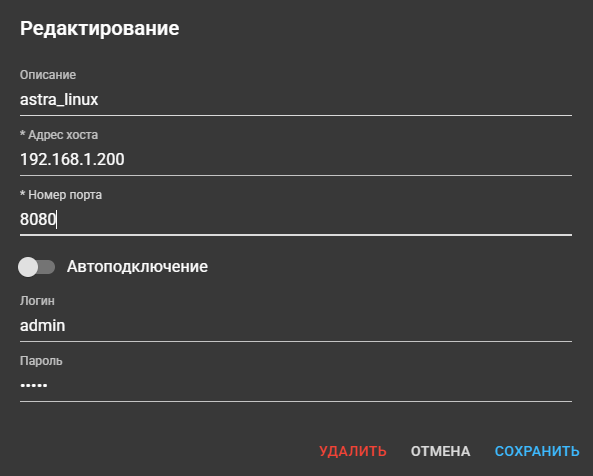

Для редактирования профиля нажмите кнопку "Редактировать" в карточке профиля. В диалоговом окне измените требуемый параметр и нажмите кнопку "Сохранить". Также доступно удаление профиля.

Описание — произвольное название профиля подключения для идентификации.
Адрес хоста — IP-адрес или доменное имя сервера Симплайт 5.
Номер порта — сетевой порт для подключения к серверу.
Автоподключение — флаг автоматического соединения с сервером при запуске клиента.
Логин — имя пользователя для аутентификации на сервере.
Пароль — пароль для аутентификации на сервере.
Удалить — кнопка удаления профиля.
