Главное окно

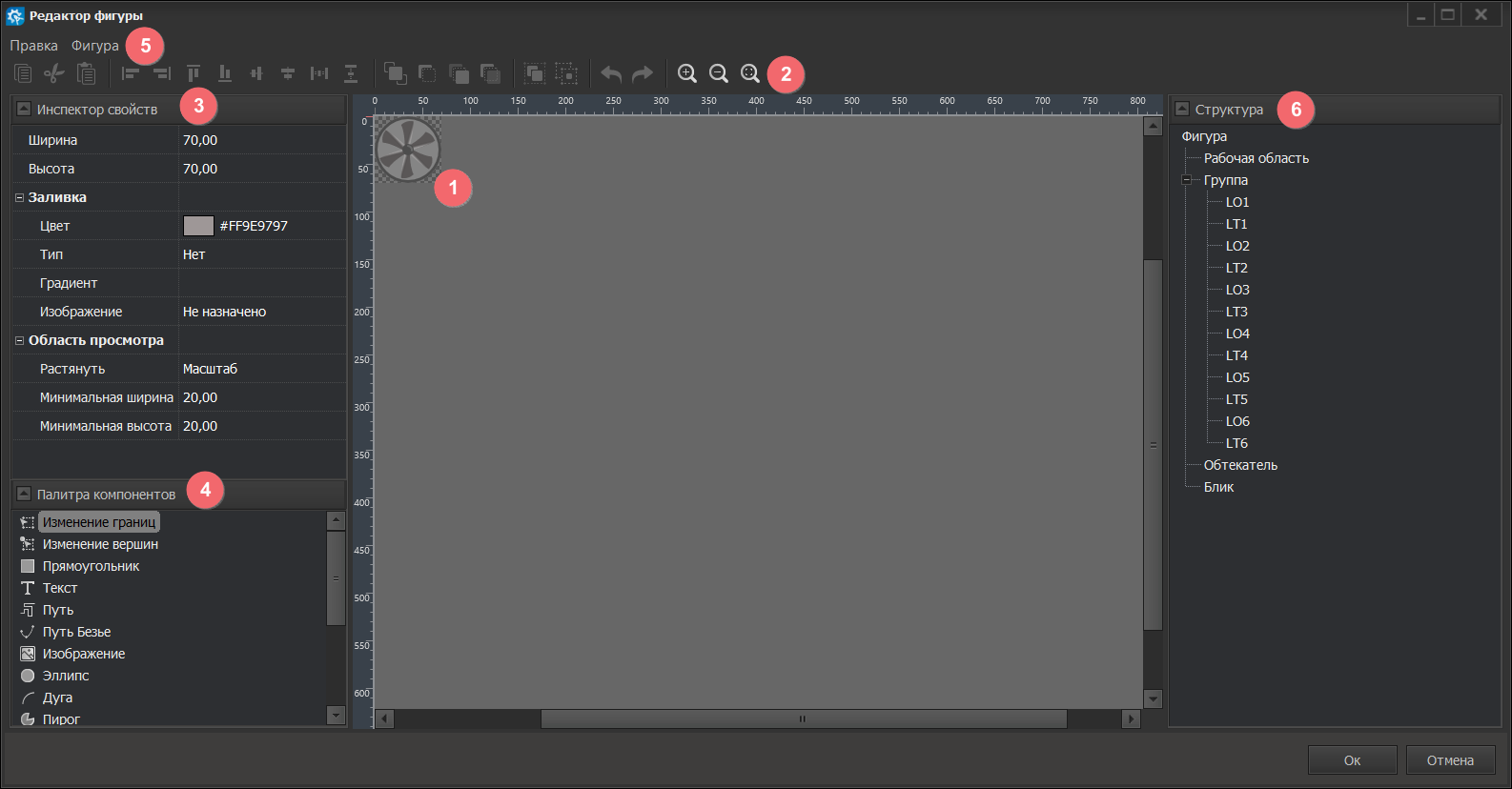

В главном окне редактора фигур можно выделить следующие функциональные области:

1. Область редактирования2. Панель инструментов3. Инспектор свойств4. Палитра компонентов5. Меню6. Структура

Область редактирования представляет собой основное рабочее пространство для создания и редактирования графического объекта.

Сочетание клавиш

• Ctrl+колесо мыши — масштабирование области редактирования.
• Ctrl+левая кнопка мыши — перемещение области редактирования.
• Ctrl+Up+Down+Left+Right — перемещение выделенного объекта вверх (вниз, влево, вправо) на 1 пиксель.
• Shift+Up+Down+Left+Right — изменение размера выделенного объекта на 1 пиксель.
• Ctrl+Num 1 — уменьшить масштаб области редактирования.
• Ctrl+Num 2 — увеличить масштаб области редактирования.
• Ctrl+C — копировать объект.
• Ctrl+X — вырезать объект.
• Ctrl+V — вставить объект.
• Ctrl+Z — отменить действие.
• Ctrl+Y — повторить отмененное действие.
• Del — удалить выделенный объект из области редактирования.

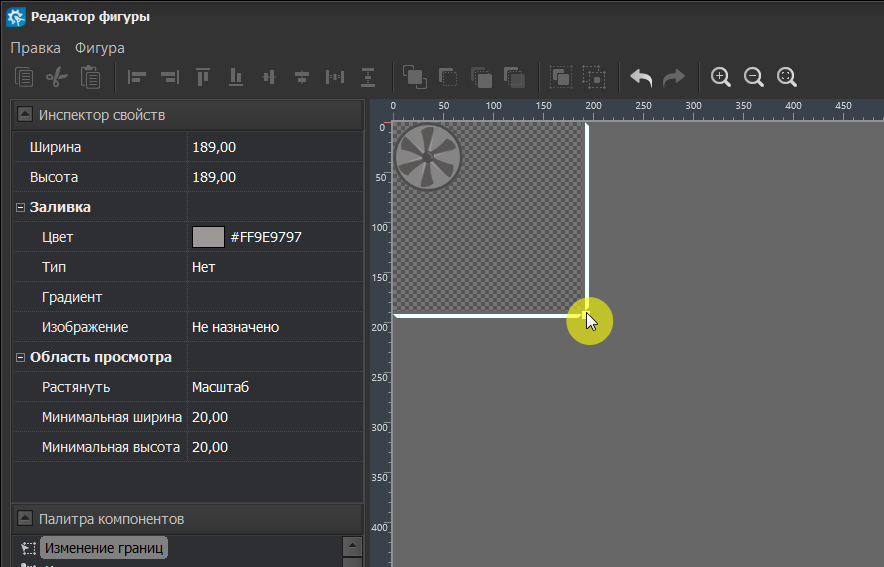

Для быстрого изменения размера объекта выделите область редактирования и, удерживая левую кнопку мыши, переместите её в нужном направлении.

Кнопка	Описание
	Копировать объект
	Вырезать объект
	Вставить объект
	Выровнять объекты по левому краю
	Выровнять объекты по правому краю
	Выровнять объекты по верхнему краю
	Выровнять объекты по нижнему краю
	Центрировать объекты по горизонтали
	Центрировать объекты по вертикали
	Установить интервал по горизонтали
	Установить интервал по вертикали
	Переместить на передний план
	Переместить на задний план
	Переместить на один шаг вперед
	Переместить на один шаг назад
	Группировать элементы
	Разгруппировать объект
	Отменить действие
	Повторить действие
	Увеличить масштаб области редактирования
	Уменьшить масштаб области редактирования
	Установить масштаб 100%

Окно просмотра и редактирования свойств выбранного объекта. Ниже представлены свойства для всей выбранной фигуры:

• Ширина — ширина фигуры в пикселях.
• Высота — высота фигуры в пикселях.

• Заливка:

  • Цвет — цвет фоновой заливки фигуры.
  • Тип — тип фоновой заливки фигуры.
    • Нет — без заливки
    • Сплошная — однородный цвет

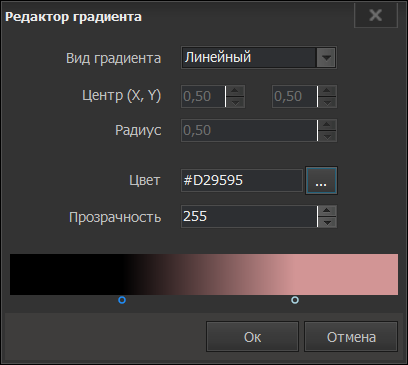

  • Градиент — вызов окна редактора градиента.
  • Вид градиента:
    • Линейный — плавный переход цвета по прямой линии между двумя или более точками.
    • Радиальный — круговой переход цвета из центральной точки к краям фигуры.
  • Центр (X, Y) — координаты центра градиента (для радиального типа).
  • Радиус — радиус действия градиента (для радиального типа).
  • Цвет — цветовые контрольные точки градиента.
  • Прозрачность — уровень прозрачности для каждой точки градиента (0-100%).
  • Полоса градиента — чтобы отредактировать цвет необходимо с помощью левой кнопки мыши установить точки на полосе градиента.

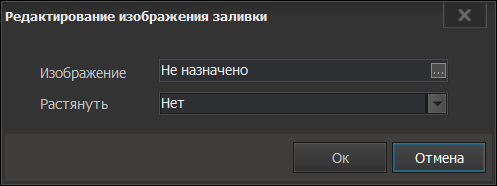

  • Изображение — вызов окна редактора заливки изображением.
  • Изображение — путь к изображению в системе.
  • Растянуть:
    • Нет — исходный размер.
    • Заполнение — растяжение по всей области.

• Область просмотра:

  • Растянуть — режим масштабирования объекта на мнемосхеме:
    • Нет — исходный размер.
    • Масштаб — пропорциональное изменение.
    • Заполнение — растяжение по всей области.
  • Минимальная ширина — наименьшая допустимая ширина области.
  • Минимальная высота — наименьшая допустимая высота области.

Описание окна "Палитра компонентов" приведено ниже.

Набор различных функций и параметров редактора фигур:

• Правка:
  • Отменить — отмена последнего выполненного действия в редакторе фигур Ctrl+Z
  • Повторить — повтор отмененного действия в редакторе фигур Ctrl+Y
• Фигура:
  • Аргументы — открывает редактор аргументов текущей фигуры.
  • Привязки — открывает редактор связей фигуры с активными тегами.

Окно "Структура" представляет собой древовидный список векторных объектов, из которых состоит фигура. Если вам сложно выбрать элемент в области редактирования объекта, можете указать его в структуре, и он будет подсвечен в области редактирования. Это работает только для элементов, которые не входят в группу.
