Редактор фигур

Введение

Инструмент "Редактор фигур" предназначен для создания и редактирования векторных графических объектов в системе. С его помощью можно создавать уникальные элементы, а также применять различные сценарии анимации к ним. Основными преимуществами векторной графики являются:

Масштабируемость — графика сохраняет четкость при увеличении или уменьшении масштаба;
Гибкость настройки — параметры элементов (цвет, форма, прозрачность) могут динамически изменяться;
Эффективность хранения — векторные объекты занимают меньше памяти по сравнению с растровыми аналогами;
Адаптивность — элементы автоматически подстраиваются под разрешение экрана, что важно для проектов с разными устройствами визуализации.

Информация

Для работы с редактором фигур в настройках требуется активировать расширенный режим работы с графикой "Про".

Запуск редактора

Попасть в "Редактор фигур" можно тремя способами:

Выбрав пункт контекстного меню "Редактировать копию" компонента "Пустая фигура" на мнемосхеме.
Выбрав пункт контекстного меню "Редактировать копию" для любой фигуры из "Общей галереи" или "Галереи проекта", которая уже перенесена на мнемосхему. При этом система автоматически создаст копию этой фигуры в "Галерее проекта".
Выбрав в "Галерее проекта"»" пункт контекстного меню "Редактировать" для родительской фигуры (без создания копии).

Новая фигура

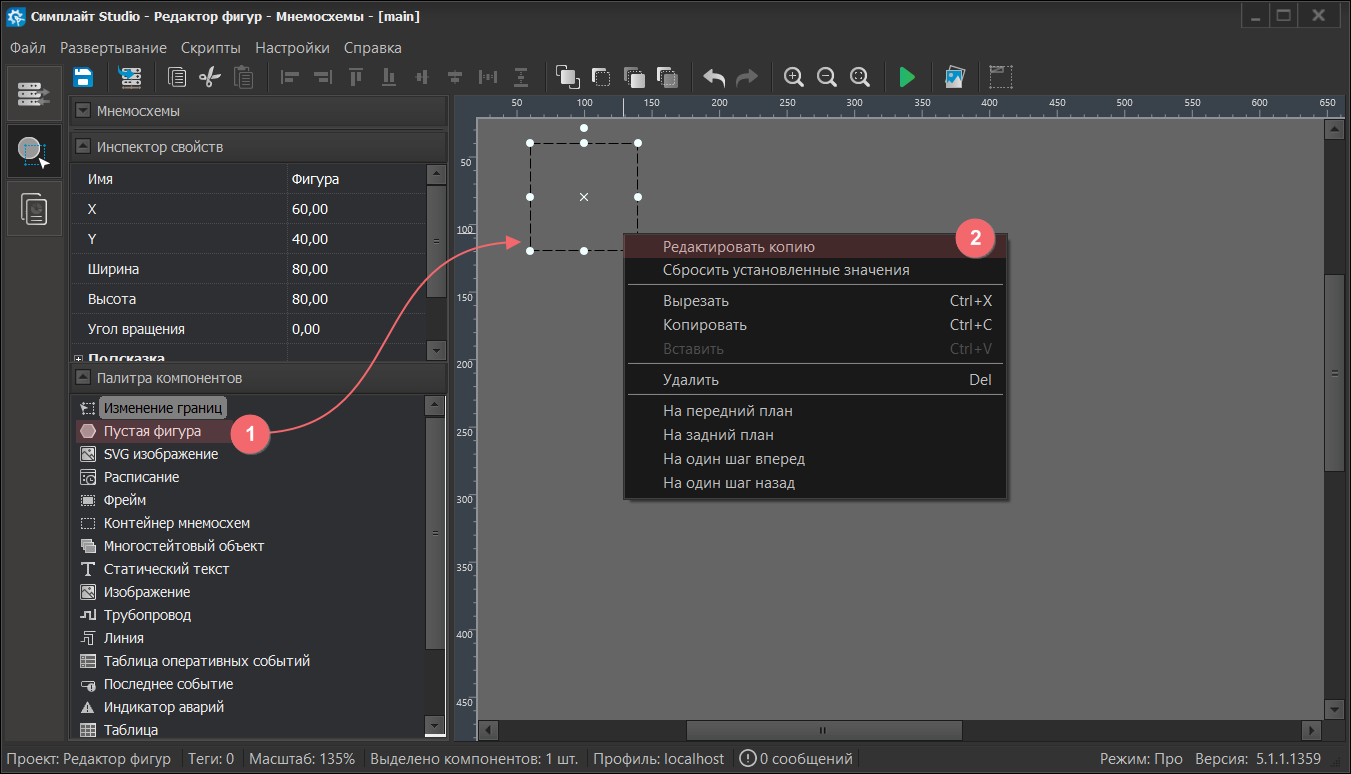

Для создания новой фигуры разместите компонент "Пустая фигура" из "Палитры компонентов" в области редактирования мнемосхемы. Затем, используя правую кнопку мыши, вызовите контекстное меню и выберите пункт "Редактировать копию".

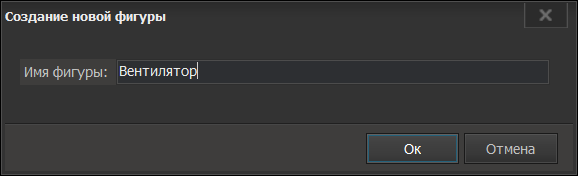

Откроется диалоговое окно, в котором необходимо указать имя фигуры.

После этого откроется "Редактор фигур".

Редактирование

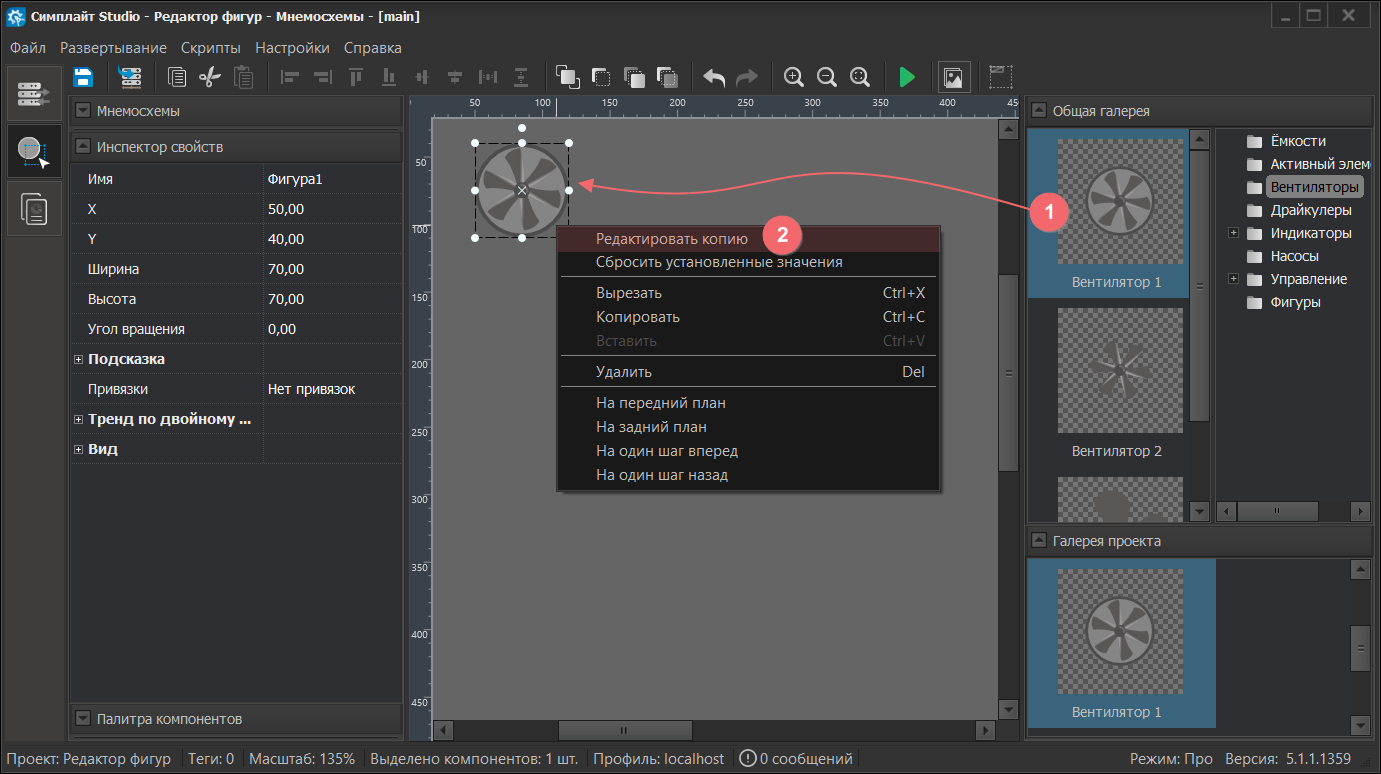

Для редактирования фигуры из "Общей галереи" сначала разместите её в области редактирования. Далее, используя правую кнопку мыши, вызовите контекстное меню и активируйте пункт "Редактировать копию". Система перейдет в режим редактирования готового графического объекта, создав его копию в галерее проекта.

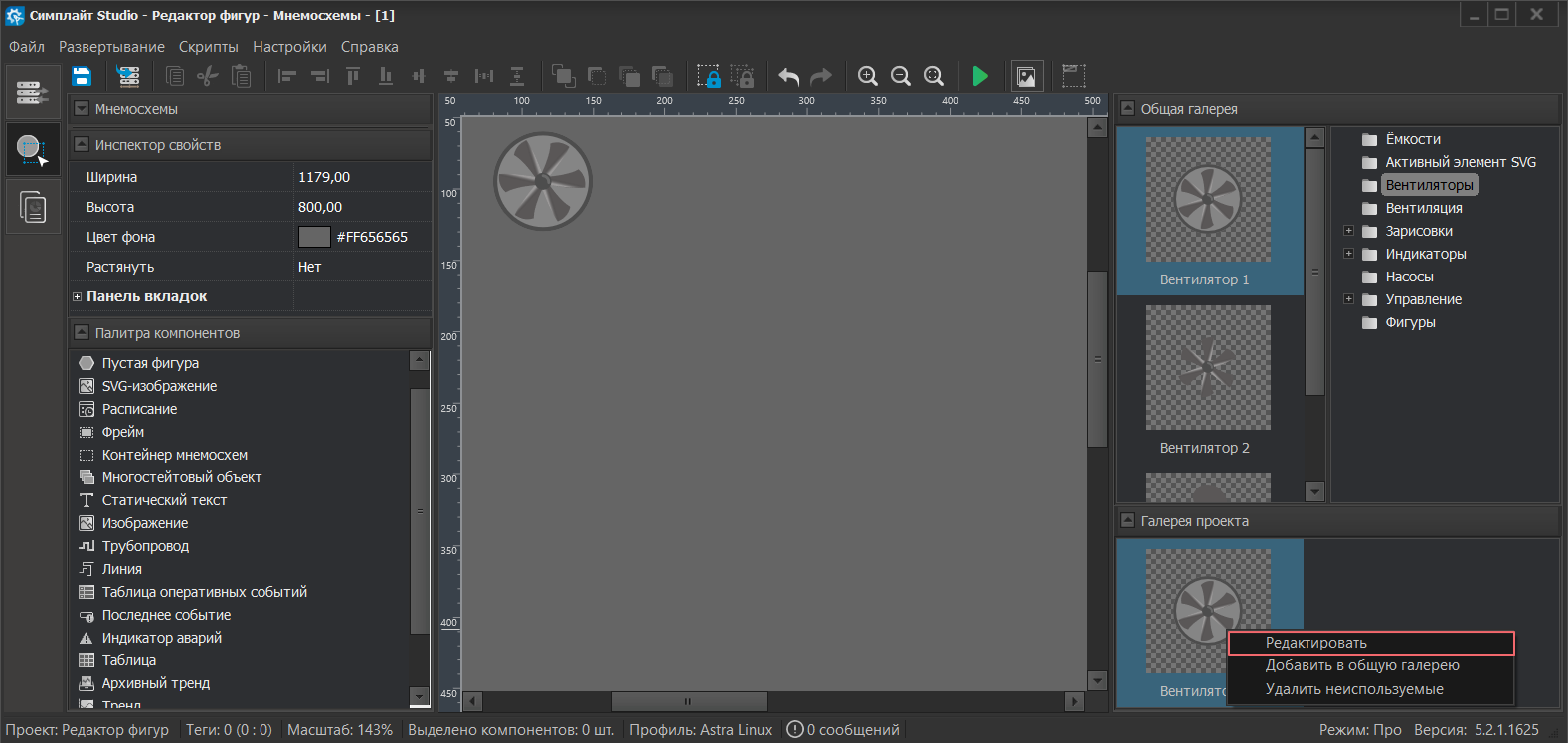

Для редактирования фигуры-родителя нажмите на ней правой кнопкой мыши в "Галерее проекта" и из меню выберите "Редактировать".
