Общие настройки
Настройки > Общие настройки

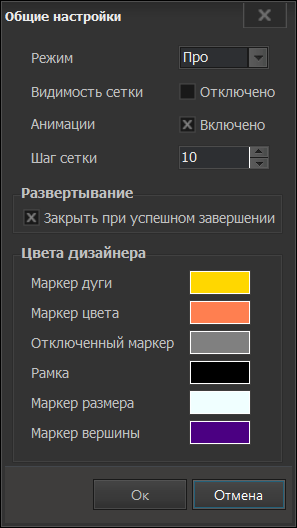

В диалоговом окне "Общие настройки" можно установить режим работы "Редактора мнемосхем", активировать режим привязки к сетке, изменить размер шага сетки, определить режим работы окна развертывания проектов, а также выбрать цвета маркеров в "Редакторе фигур".
Настройка "Режим" позволяет выбрать режим работы в редакторе мнемосхем:
- Режим:
- Лайт — режим редактора мнемосхем со стандартным набором инструментов.
- Про — режим редактора мнемосхем с расширенными возможностями создания и редактирования графических объектов. Режим активирует инструменты:
- Видимость сетки — включить отображение сетки в области редактирования мнемосхем.
- Анимации — отключение анимации фигур в галерее. Настройка не влият на сценарии анимации после переноса фигур в область редактирования.
-
Шаг сетки — параметр, который определяет шаг сетки в пикселях. Имеет диапазон 10 — 100 пикселей, с шагом в 10 пикселей.
-
Закрыть при успешном завершении — управление поведением диалогового окна развертывания проекта. При установленном флаге, диалоговое окно автоматически закрывается после окончания процесса развертывания.
Цвет дизайнера
Цвет маркера определяет, какой именно инструмент будет использован для редактирования векторного элемента в этой точке.
| Маркер | Описание | Цвет | Назначение |
|---|---|---|---|
 |
Маркер дуги |
Желтый | Маркер управляет положением дуги в пространстве |
 |
Маркер цвета |
Оранжевый | Маркер управляет управляет градиентом заливки |
 |
Отключенный маркер |
Серый | Неиспользуемый в настоящий момент маркер |
 |
Рамка |
Черный | Цвет рамки в которую вписана фигура |
 |
Маркер размера |
Белый | Маркер управляет геометрическими размерами фигуры |
 |
Маркер вершины |
Индиго | Маркер управляет формой и геометрией фигуры |
