Редактор выражений

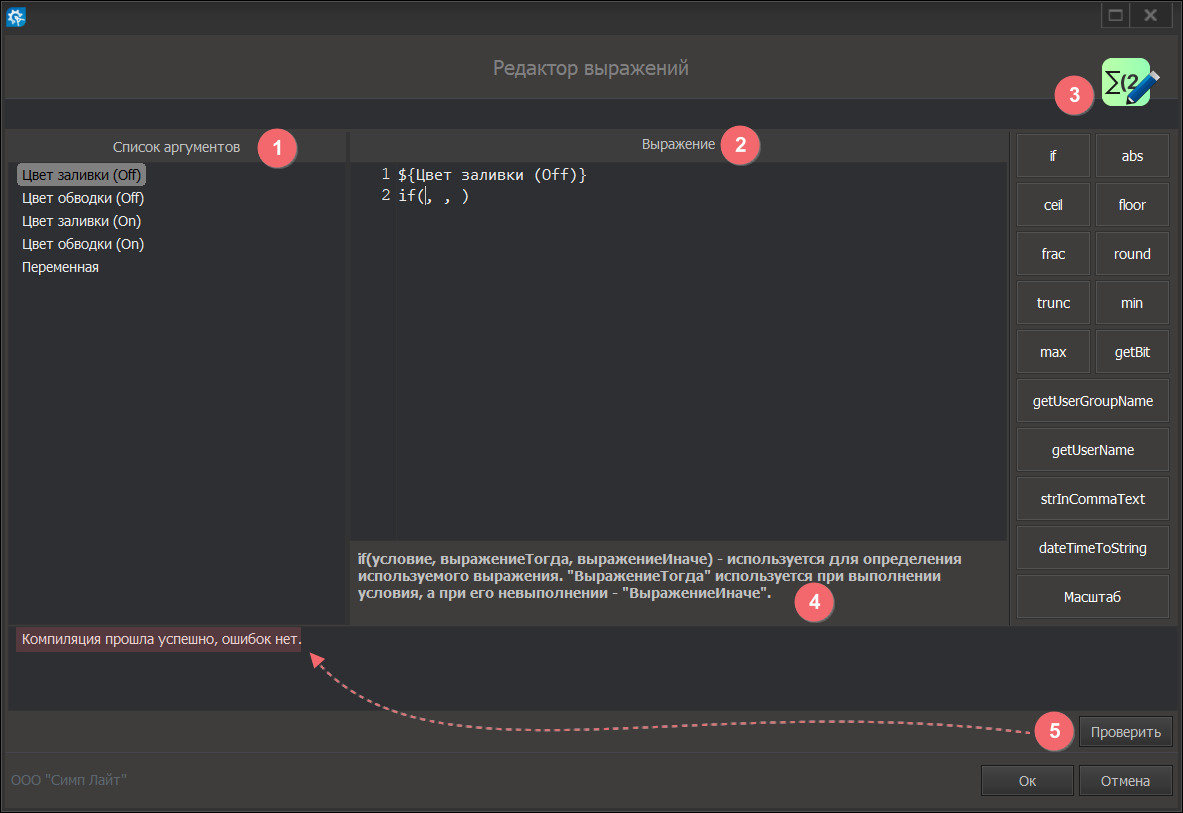

Главное окно

Диалоговое окно "Редактор выражений" представляет собой список аргументов и рабочую область для описания вычислений над ними.

Список аргументов — перечень всех аргументов фигуры.
Область редактирования выражений над аргументами (добавление аргумента в область осуществляется двойным нажатием левой кнопки мыши).
Перечень часто используемых функций в выражениях.
Область, в которой отображается подсказка по использованию выбранной функции.
Кнопка "Проверить" — проверка правильности написания исходного выражения.

Внимание

имя аргумента передается в функцию в формате ${arg_name};
если в функцию передается аргумент, представленный в виде строки, то его необходимо заключить в одинарные кавычки 'some string';
значения типа number не требуется заключать в кавычки.

Функции

ФункцииСвойства аргументовСтатусы тревогиОператоры

Оператор	Описание	Пример выражения
abs	Возвращает абсолютное значение	`abs(${arg})`
arccos	Вычисляет арккосинус значения в радианах	`arccos(${arg})`
arcsin	Вычисляет арксинус значения в радианах	`arcsin(${arg})`
arctan	Вычисляет арктангенс значения в радианах	`arctan(${arg})`
arccotan	Вычисляет арккотангенс значения в радианах	`arccotan(${arg})`
band	Побитовое И над значениями аргументов `x` и `y`	`band(${x}, ${y})`
bnot	Побитовое НЕ над значением аргумента `x`	`bnot(${x})`
bor	Побитовое ИЛИ над значениями аргумента `x` и `y`	`bor(${x}, ${y})`
blshift	Побитовое смещение влево значения аргумента `x` на `n` бит	`blshift(${x}, n)`
brshift	Побитовое смещение вправо значения аргумента `x` на `n` бит	`brshift(${x}, n)`
bxor	Побитовое исключающее ИЛИ над значениями аргументов `x` и `y`	`bxor(${x}, ${y})`
cos	Вычисляет косинус значения в радианах	`cos(${arg})`
cotan	Вычисляет котангенс значения в радианах	`cos(${arg})`
ceil	Округляет вверх до ближайшего целого значения	`ceil(2.4) = 3`
dateTimeToString	Преобразует время в формате строки ISO8601	`dateTimeToString('2025-12-16T05:40:05Z')`
exp	Возводит значение аргумента x в натуральную степень `e ~ 2.72`	`exp(${x})`
floor	Округляет вниз до ближайшего целого значения	`floor(2.6) = 2`
frac	Извлекает дробную часть значения	`frac(${arg})`
getBit	Извлекает бит `n` из значения аргумента `arg`	`getBit(${arg}, n)`
getUserName	Возвращает имя текущего пользователя	`getUserName()`
getUserGroupName	Возвращает название текущех группы пользователей	`getUserGroupName()`
if	Условная функция: возвращает одно из двух значений: `x` — (true), `y` — (false)	`if(${var} > 100, x, y)`
ln	Вычисляет натуральный логарифм згачения	`ln(${var})`
max	Возвращает максимальное из значений аргументов `x` и `y`	`max(${x}, ${y})`
min	Возвращает минимальное из значений аргументов `x` и `y`	`min(${x}, ${y})`
power	Возводит значение аргумента arg в степень `n`	`power(${arg}, n)`
round	Округляет значение до ближайшего целого	`round(2.6) = 3`
setBit	Устанавливает бит `n` в значение `state` (0 или 1) тега `var`	`setBit(${var}, n, state)`
sin	Вычисляет значение синуса в радианах	`sin(${arg})`
sqr	Возводит значение в квадрат	`sqr(${arg})`
sqrt	Получает квадратный корень значения	`sqrt(${arg})`
strInCommaText	Проверяет находится ли текст `str` в аргументе `commaText`	`strInCommaText('str', ${commaText})`
trunc	Извлекает целую часть значения	`trunc(${arg})`
Масштаб	Масштабирует значение `arg` из входного диапазона `[a, b]` в выходной `[x, y]`	`(${arg} - a) / (b - a) * (y - x) + x`

Название	Описание
isBound	`1` - тег привязан, `0` - тег отвязан от аргумента
value	Значение аргумента. Если не указано свойство, используется именно это свойство
viewValue	Форматированное значение аргумента согласно настройкам привязанного тега
quality	Качество сигнала. `0xC0` (192) — хорошее качество сигнала. Все остальные значения указывают на низкое качество
alarmStatus	Значение статуса тревоги.
loAlarm	Нижняя предупредительная граница уставок (Lo)
loLoAlarm	Нижняя аварийная граница уставок (LoLo)
hiAlarm	Верхняя предупредительная граница уставок (Hi)
hiHiAlarm	Верхняя аварийная граница уставок (HiHi)
lowScale	Нижняя граница шкалы
highScale	Верхняя граница шкалы
units	Единицы измерения шкалы


Normal
LoAlarm
HiAlarm
DiscreteOn
DiscreteOff
HiHiAlarm
LoLoAlarm

Оператор	Описание
...	Группировка
^	Возведение в степень
*	Умножение
/	Деление
+	Сложение
-	Вычитание
==	Равно
!=	Не равно
>	Больше
>=	Больше или равно
<	Меньше
<=	Меньше или равно
not	Логическое отрицание
and	Логическое И
or	Логическое ИЛИ
if	Условное выражение

Функция strInCommaText возвращает значение true, если проверка успешна, и false — в противном случае.
string — строковый тип данных для хранения текстовой информации.
Pi — число Пи (~ 3,14159...)

Статусы тревоги

В случае состояния тревоги Normal — выводится значение аргумента. В противном случае строка Авария.

if(${Переменная}.alarmStatus == AlarmStatus.Normal, ${Переменная}, 'Авария')

Шаблонные строки

Строковые литералы, допускающие использование выражений внутри, называются шаблонными строками. С ними можно использовать строковую интерполяцию, что позволяет избежать необходимости конкатенации в выражениях. Такие строки заключены в обратные кавычки `` вместо одинарных. Они могут содержать подстановки, обозначенные знаком решетка и фигурными скобками #{выражение}.

`#{${Переменная} + 1} шт. мешков`

Примеры выражений

Деление значения переменной на 100:

${Переменная} / 100

Условное выражение: если переменная привязана (isBound == true), возвращает её единицы измерения, иначе — строку 'A'

if(${Переменная}.isBound, ${Переменная}.units, 'A'):

Извлекает значение из тега "Переменная" и добавляет к значению единицы измеренния шкалы.

`#{${Переменная}.viewValue} #{${Переменная}.units}`

Нормализует значение переменной к диапазону [lowScale, highScale], затем масштабирует результат до диапазона [0, 268]:

(max(min(${Переменная}, ${Переменная}.highScale), ${Переменная}.lowScale) - ${Переменная}.lowScale) / (${Переменная}.highScale - ${Переменная}.lowScale) * 268

Перечисление	Название	Описание
0	Normal	Значение находится в пределах уставок
1	LoAlarm	Нарушение нижней предупредительной границы уставок (Lo)
2	HiAlarm	Нарушение верхней предупредительной границы уставок (Hi)
3	DiscreteOn	Отслеживаемое дискретное значение Вкл
4	DiscreteOff	Отслеживаемое дискретное значение Выкл
5	HiHiAlarm	Нарушение верхней аварийной границы уставок (HiHi)
6	LoLoAlarm	Нарушение нижней аварийной границы уставок (LoLo)
