Область редактирования

Введение

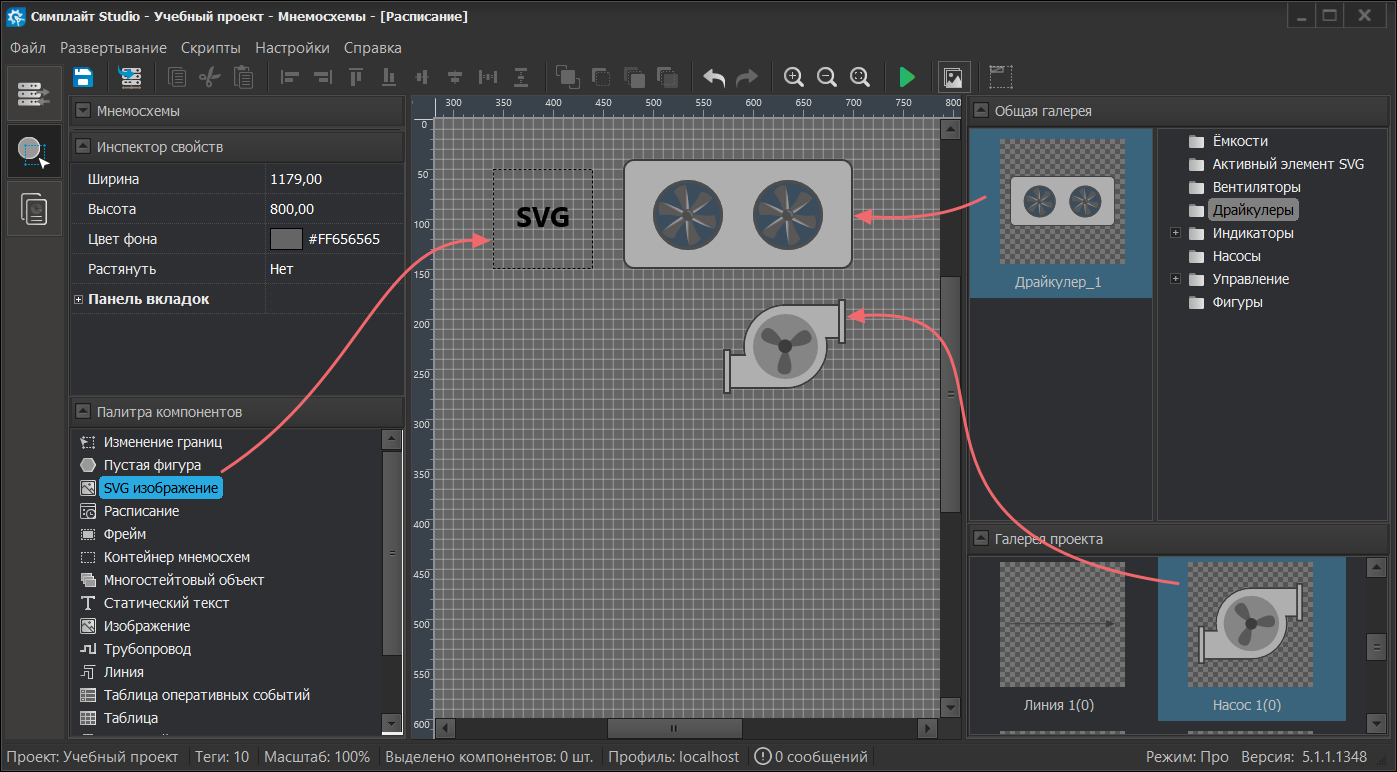

В режиме работы с графикой доступны три окна, из которых можно переносить графические объекты (фигуры) в область редактирования:

Общая галерея;
Галерея проекта;
Палитра компонентов.

Справка

Галерея проекта доступна только если в настройках выбран режим Про .

Перенос элемента в область редактирования выполняется методом перетаскивания.

Сочетание клавиш

Ctrl+колесо мыши — масштабирование области редактирования;
Ctrl+левая кнопка мыши — перемещение области редактирования;
Ctrl+Up+Down+Left+Right — перемещение выделенного объекта вверх (вниз, влево, вправо) на 1 пиксель;
Shift+Up+Down+Left+Right — изменение размера выделенного объекта на 1 пиксель;
Ctrl+Num 1 — уменьшить масштаб области редактирования;
Ctrl+Num 2 — увеличить масштаб области редактирования;
Ctrl+C — копировать объект;
Ctrl+X — вырезать объект;
Ctrl+V — вставить объект;
Ctrl+Z — отменить действие;
Ctrl+Y — повторить отмененное действие;
Del — удалить выделенный объект из области редактирования.

Чтобы быстро скрыть/отобразить галереи проекта, нажмите кнопку панели инструментов.
Чтобы показать привязку на выбранном графическом объекте, нажмите кнопку панели инструментов.

Внимание

Элементы на мнемосхеме перемещаются мышью только с шагом 10 пикселей, независимо от настроек шага сетки. Если требуется позиционирование с точностью до 1 пикселя, сначала выберите нужный элемент мышью на мнемосхеме, затем, удерживая клавишу Ctrl, нажимайте клавиши Up, Down, Left, Right и перемещайте элемент. Также можно задать точные координаты с шагом 1 пиксель в инспекторе свойств элемента.

Панель инструментов в области редактирования позволяет быстро выравнивать и позиционировать группу объектов, а также сохранять и разворачивать проект на сервере.

Кнопка	Описание
	Сохранить мнемосхему
	Развернуть проект
	Копировать объект
	Вставить объект
	Выровнять объекты по левому краю
	Выровнять объекты по правому краю
	Выровнять объекты по верхнему краю
	Выровнять объекты по нижнему краю
	Центрировать объекты по горизонтали
	Центрировать объекты по вертикали
	Установить интервал по горизонтали
	Установить интервал по вертикали
	Переместить на передний план
	Переместить на задний план
	Переместить на один шаг вперед
	Переместить на один шаг назад
	Заблокировать все эелементы
	Заблокировать выбранные элементы
	Отменить действие
	Повторить действие
	Увеличить масштаб области редактирования
	Уменьшить масштаб области редактирования
	Установить масштаб 100%
	Запустить симуляцию
	Показать/скрыть галерею графических объектов
	Показать/скрыть привязки тегов на объектах
