Отчет с текущими данными

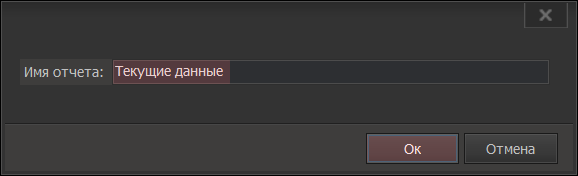

Рассмотрим пример создания отчета с текущими значениями тегов. Создайте отчет и присвойте ему имя, например, "Текущие данные".

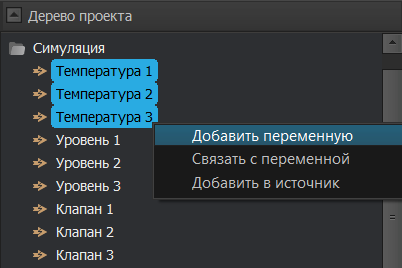

Чтобы добавить тег в отчет, нажмите правой кнопкой мыши на нем в "Дереве проекта" и в контекстном меню выберите пункт "Добавить переменную". Для того, чтобы добавить группу тегов рекомендуется их предварительно выделить в списке, используя клавишу Shift или клавишу Ctrl.

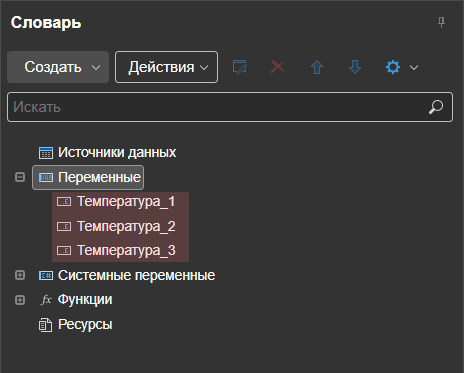

В словаре отчета будут определены соответствующие переменные.

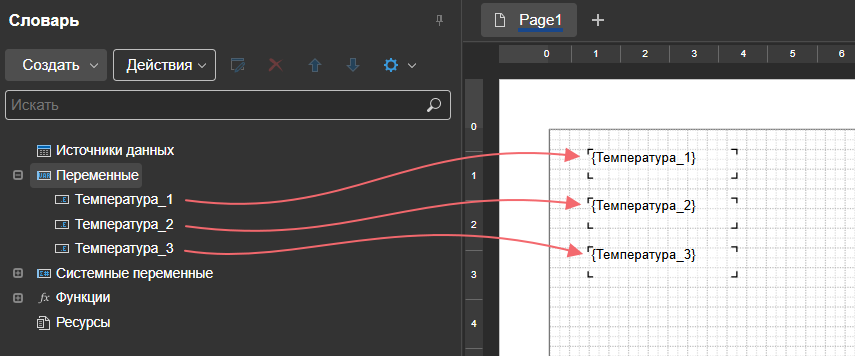

Чтобы получать значения тегов в отчете, перетащите каждую переменную в область редактирования шаблона, удерживая левую кнопку мыши.

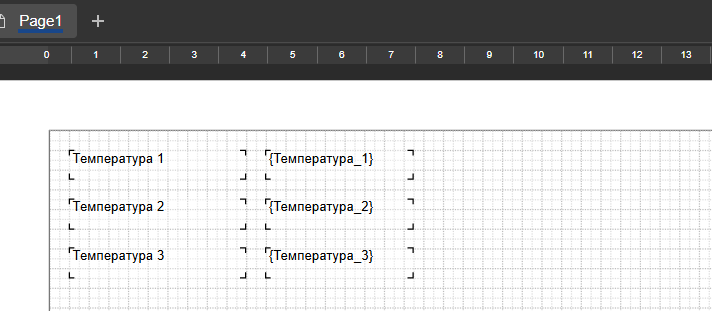

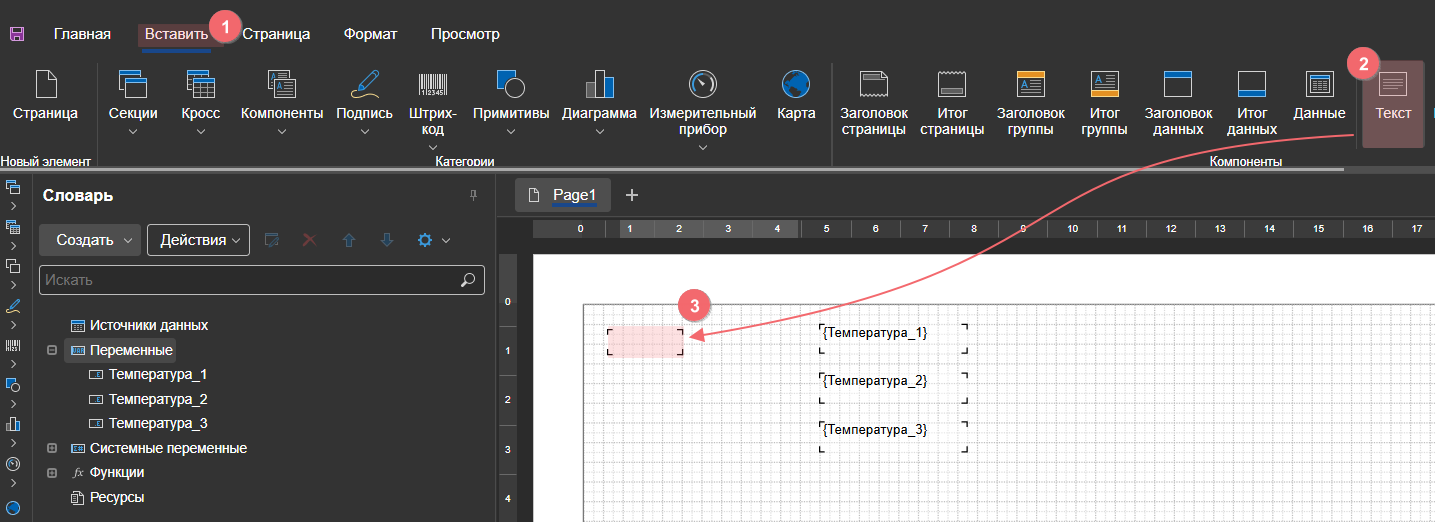

Рядом с полем для отображения значения разместите текстовое описание тега. Перейдите в меню "Вставка", выберите инструмент "Текст" и перенесите его в область редактирования.

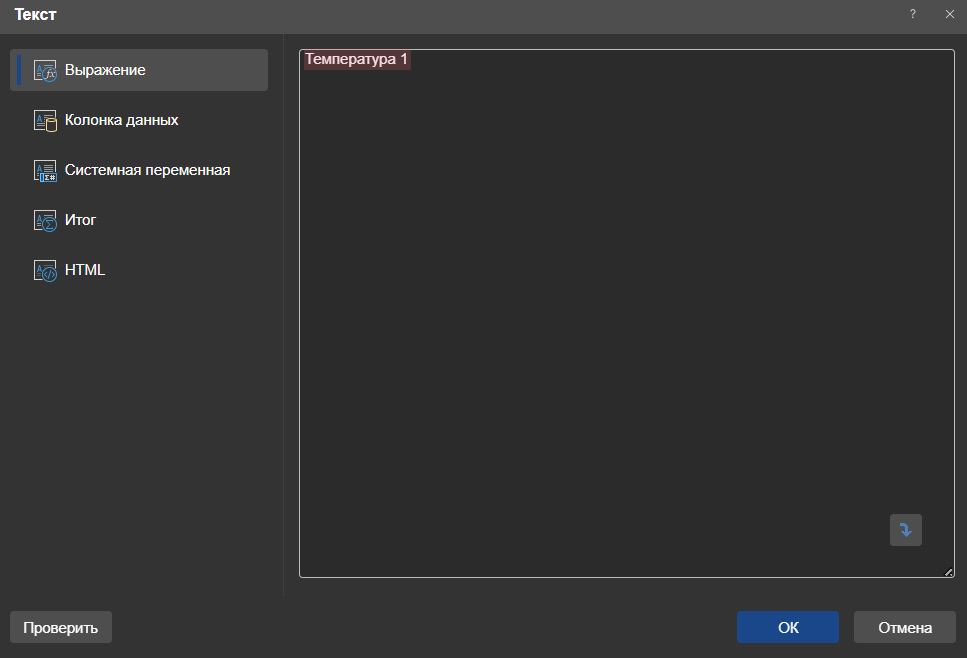

В диалоговом окне укажите текст, который будет отображаться в текстовом блоке и нажмите "Ок".

Для остальных переменных выполните аналогичные действия.

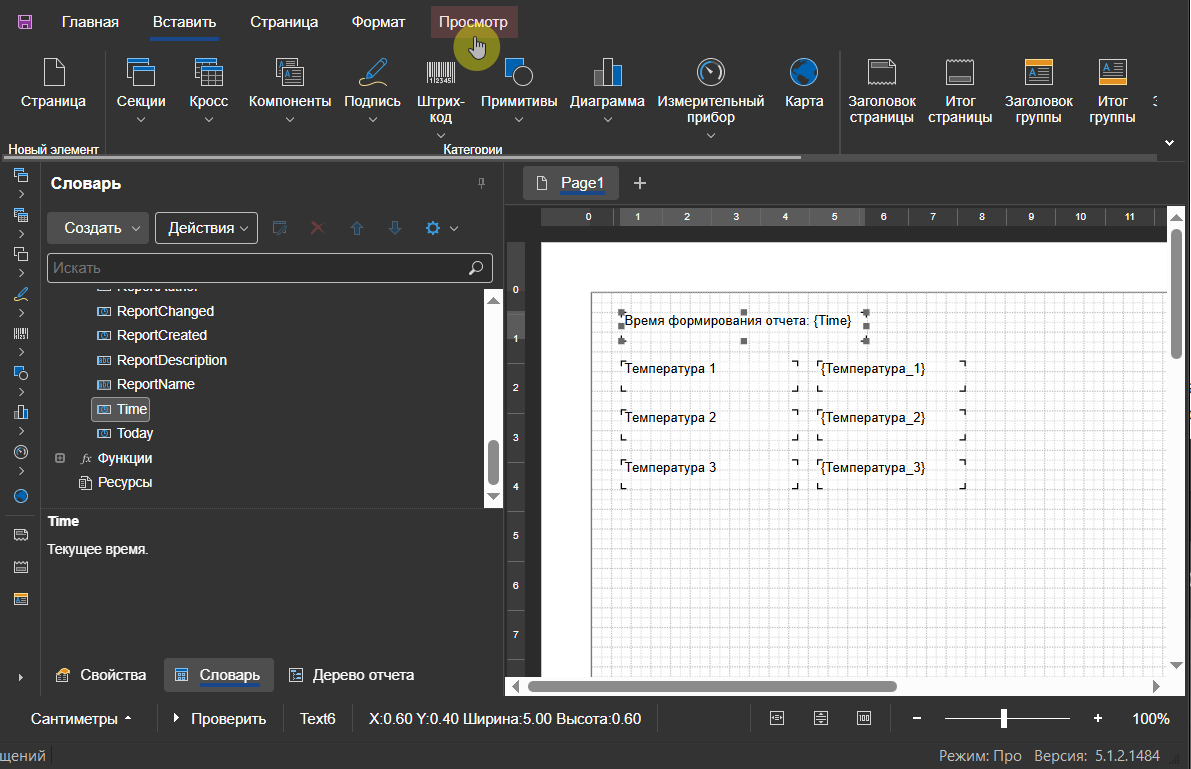

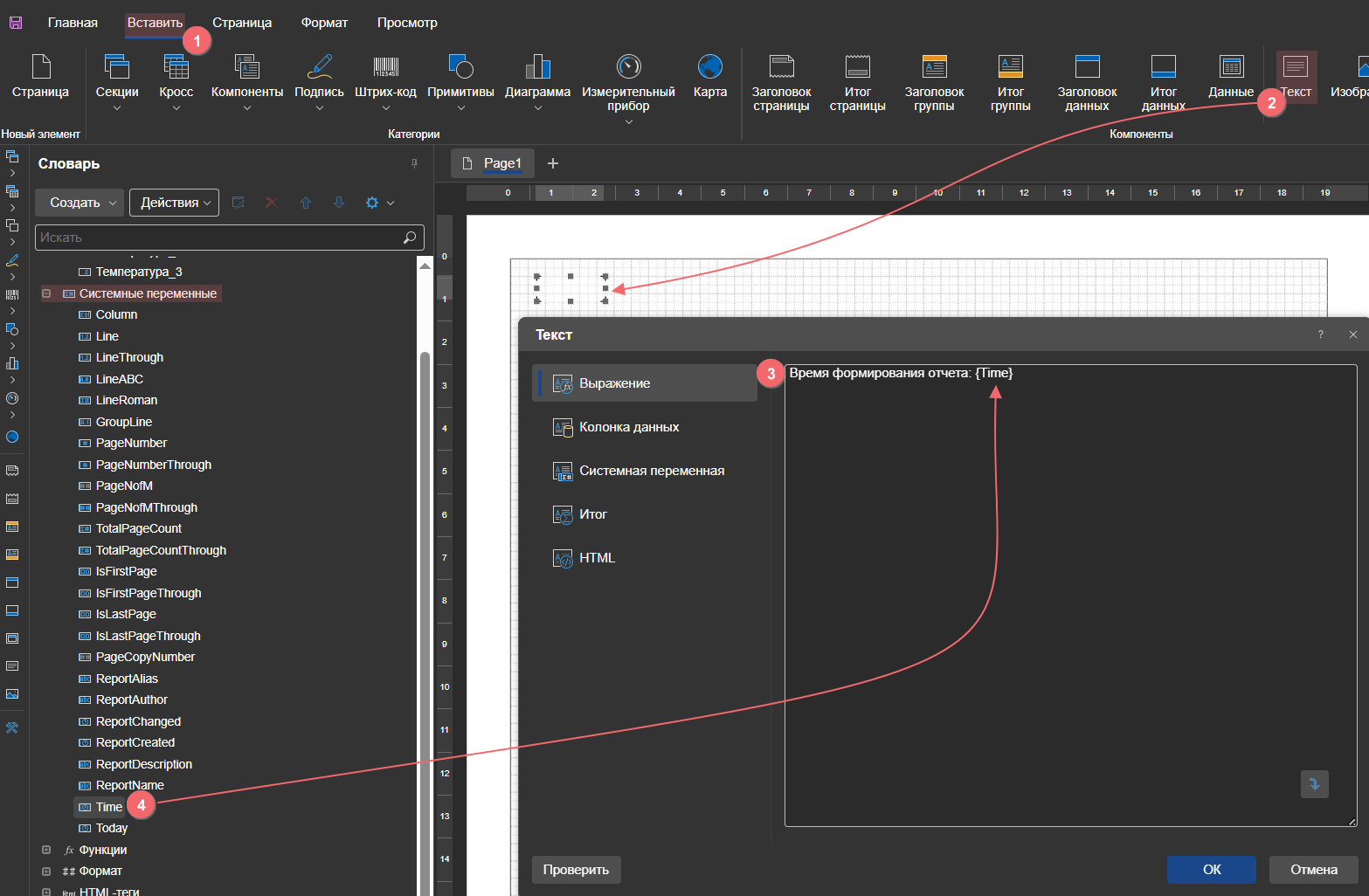

Для отображения даты и времени формирования отчета повторно вставьте текстовый блок в область редактирования. После ввода отображаемого текста перетащите системную переменную "time" в окно с выражением.

Для предварительного просмотра отчета нажмите "Просмотр".

Примечание

Чтобы получить актуальные значения тегов в режиме просмотра, генератор отчетов должен выполнить запрос к серверу. Для этого предварительно разверните проект на сервере, а затем вернитесь к просмотру.

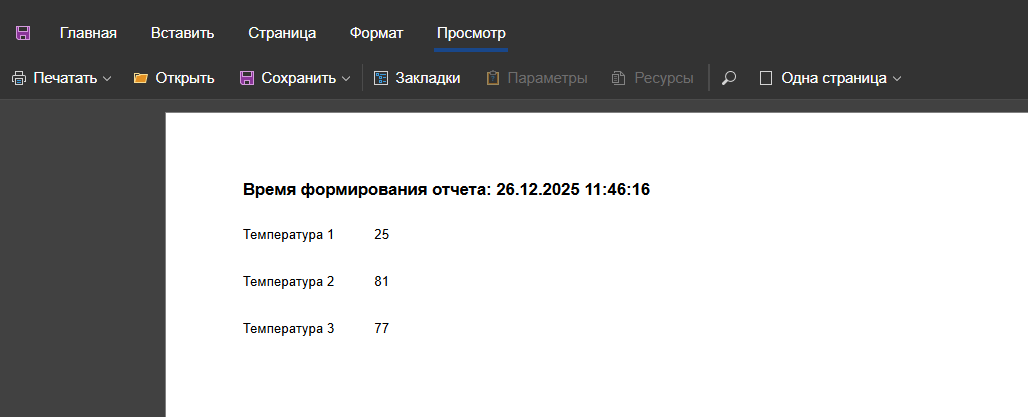

После запуска процедуры предосмотра в "Редакторе отчетов" для каждого тега будет отображаться его текущее значение, а также дата и время создания отчета.

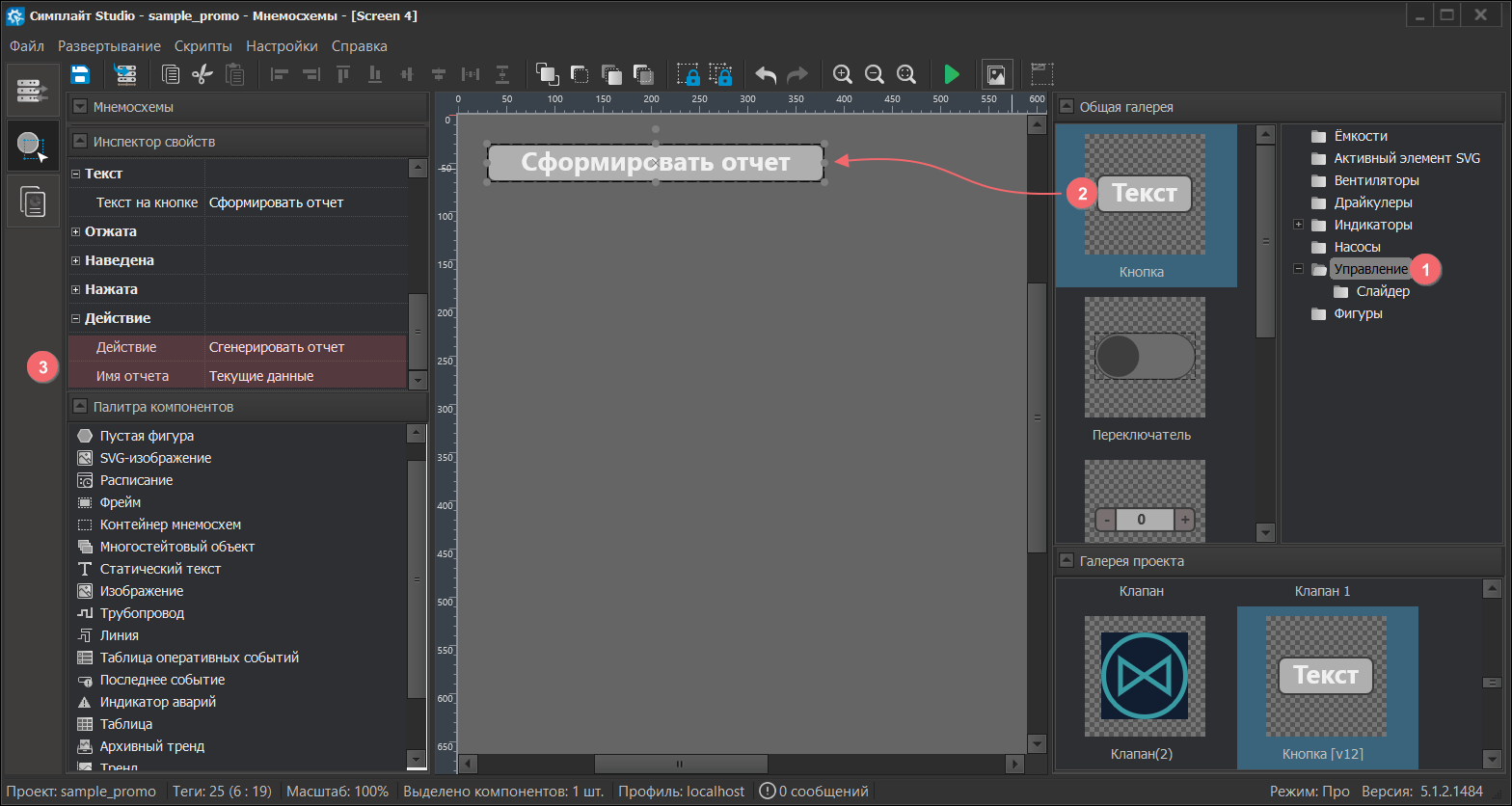

Чтобы сформировать полноценный отчет перейдите в "Редактор мнемосхем" и разместите компонент "Многофункциональная кнопка". Укажите действие "Сгенерировать отчет" для кнопки и название для отчета "Текущие данные".

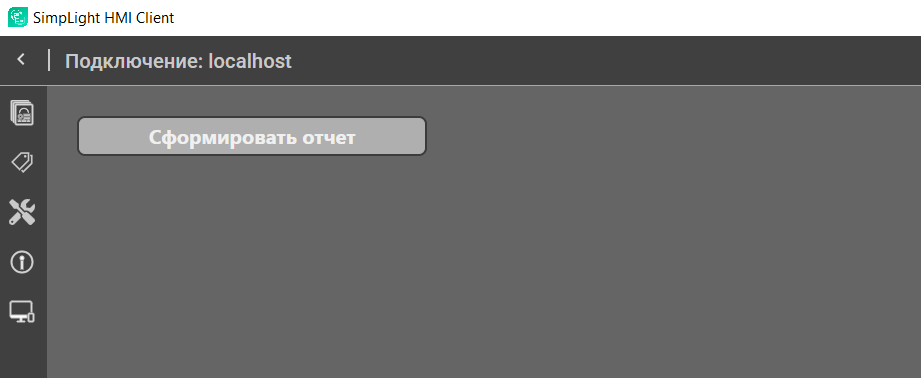

Далее разверните проект на сервере и откройте мнемосхему, на которой ранее расположили кнопку для создания отчета.

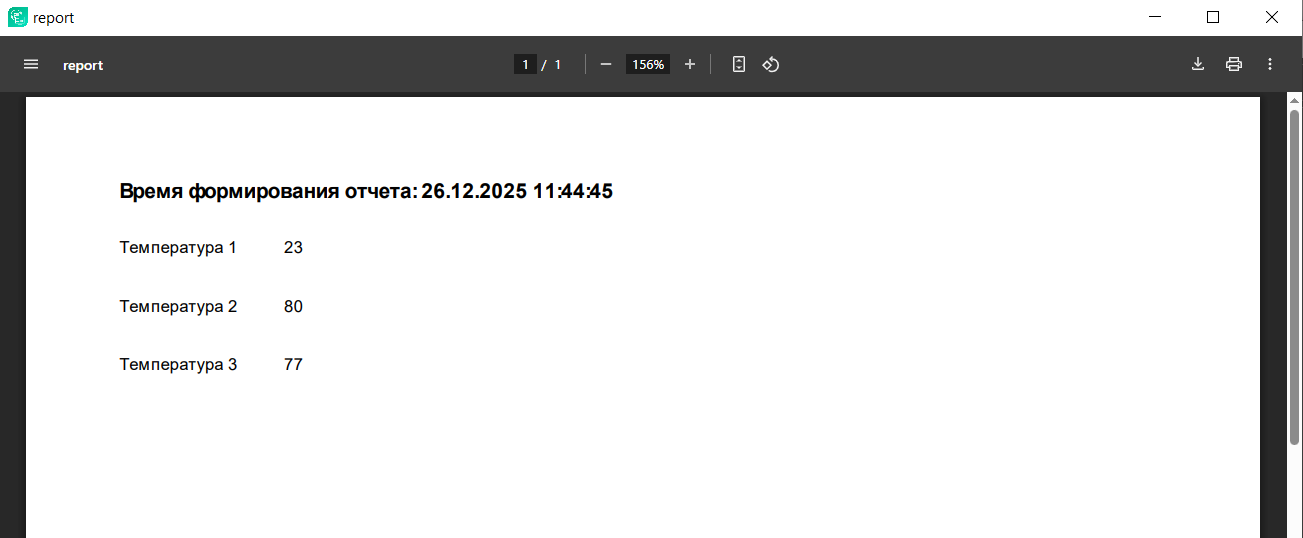

После нажатия кнопки "Сформировать отчет" на мнемосхеме сервер отправит отчет клиенту, который, в свою очередь, откроет окно для его просмотра. Из этого окна можете сохранить отчет, а также распечатать его, выполнить поиск и т.д.
