Просмотр графиков

Обзор главного окна

Инструменты > Просмотр графиков

Пункт меню "Просмотр графиков" позволяет перейти к визуализации данных, получаемых от активных тегов сервера.

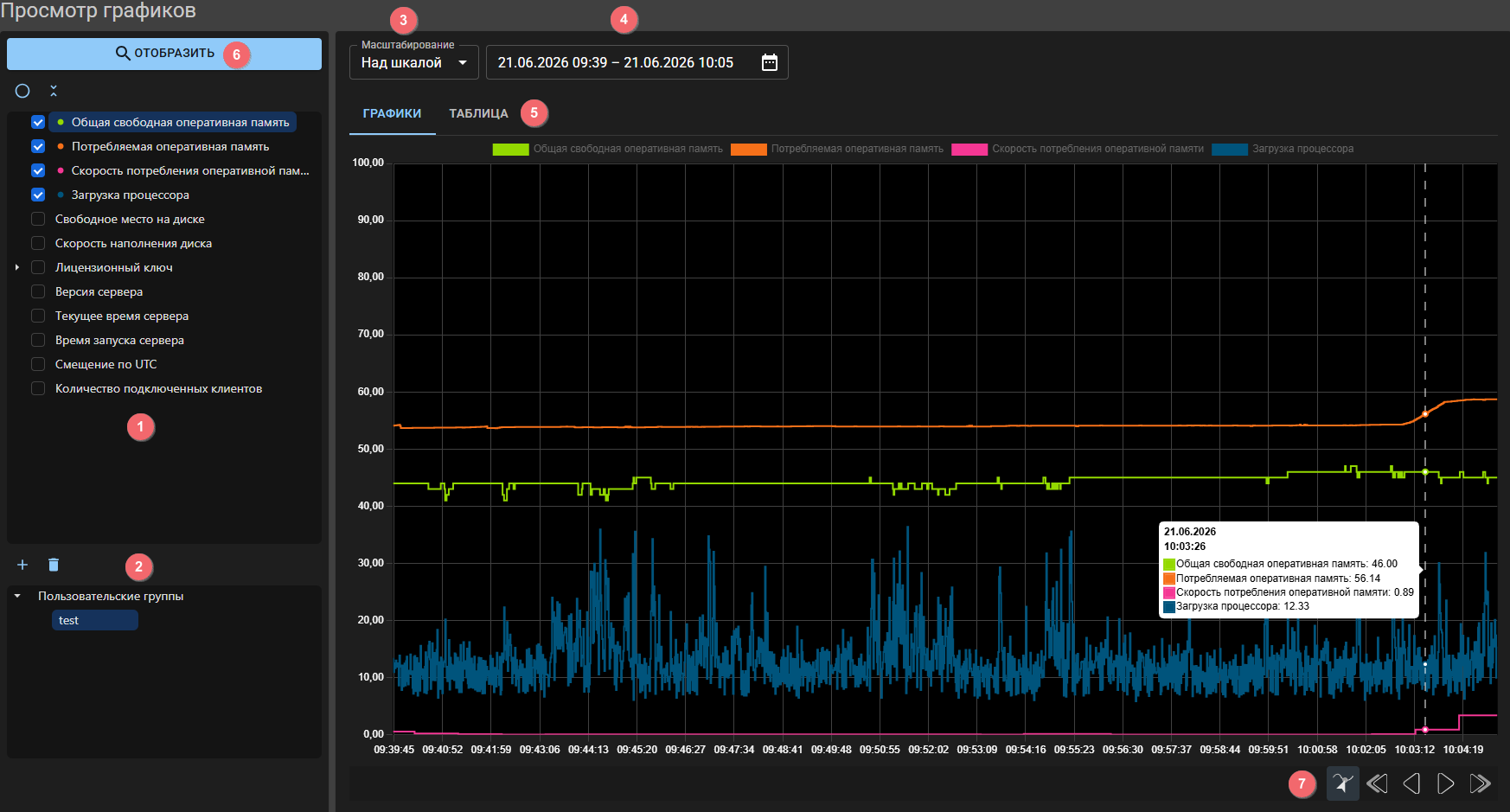

Режим работы с графиками состоит из следующих областей:

1. Перечень тегов проекта — список доступных тегов, значения которых могут быть визуализированы в виде графика.
2. Область пользовательских групп — зона для управления сохраненными наборами тегов:
   • ➕ — сохраняет выбранный набор тегов в пользовательскую группу для быстрого доступа к графикам группы.
   • 🗑️ — удаляет выбранную пользовательскую группу.
3. Тип масштабирования — режим управления масштабом графической области:
   • Над шкалой — масштабирование осуществляется перетаскиванием области непосредственно над осью шкалы.
   • Пропорциональное — масштабирование с сохранением пропорций осей X и Y.
   • Таскание — режим панорамирования (перетаскивания) графика курсором.
4. Временной диапазон — настройка отображаемого интервала времени на оси X графика.
5. Режим отображения — переключение между графическим представлением и табличным видом данных. В режиме табличного вывода доступен экспорт данных в формат excel и csv.
6. Кнопка "Отобразить" — кнопка запуска построения графиков для выбранных тегов в заданном временном диапазоне.
7. Панель с кнопками "Перемотки" — кнопки управления для навигации по временной шкале графиков:
   • ↗︎ — включение/отключение инструмента вертикального сканирования графика.
   • ⏮︎ — смещение отображаемого временного интервала на 24 часа назад.
   • ◀︎ — смещение отображаемого временного интервала на 1 час назад.
   • ▶︎ — смещение отображаемого временного интервала на 1 час вперёд.
   • ⏭︎ — смещение отображаемого временного интервала на 24 часа вперёд.

Начало работы с графиками

Для отображения графика следует выполнить действия:

1. Указать начальную точку графика: дату, время и продолжительность, либо открыть календарь и выбрать временной интервал.
2. В дереве тегов выбрать группу, в которой находится требуемый параметр для отображения графика.
3. Поставить флаг рядом с требуемыми тегами из списка и нажать кнопку "Отобразить" для визуализации данных.

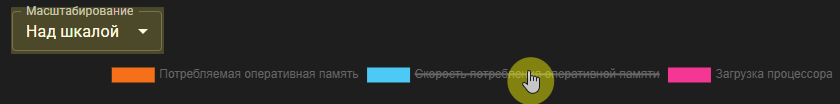

В результате система произведёт построение графиков. Для удобства работы с графиками в левой части области построения имеется возможность выбрать один из трех режимов масштабирования, доступных в списке "Масштабирование". Также в данной области можно включать или отключать отображение графиков с помощью левой кнопки мыши.

Режимы масштабирования

Для быстрого масштабирования выберите один из трех представленных режимов:

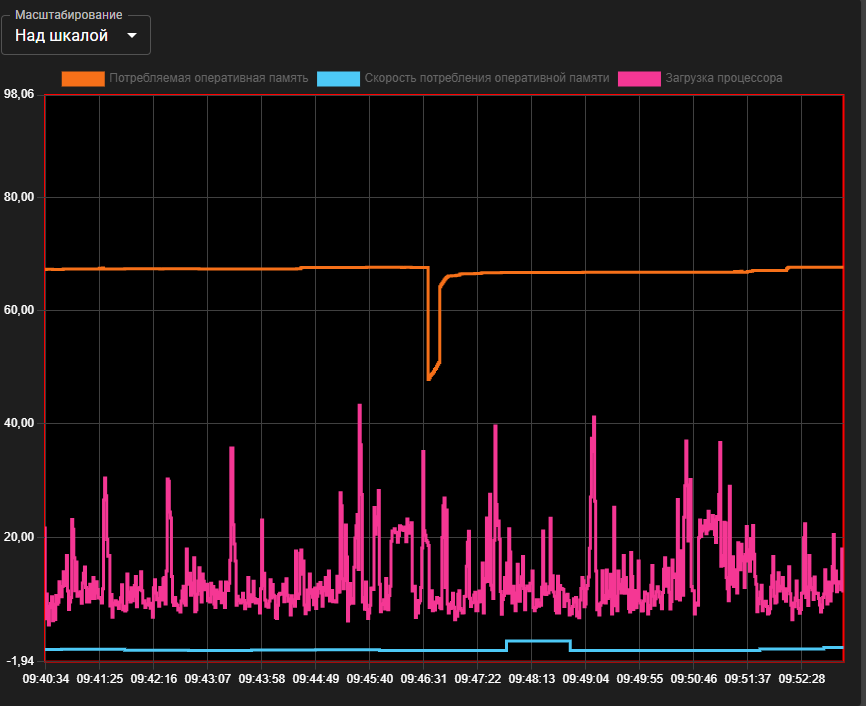

• Над шкалой — масштабирование графика с индивидуальной настройкой по каждой оси (X или Y):
  • нажмите левую кнопку мыши на поле построения графика для включения режима масштабирования (при этом поле очерчивается красной рамкой);
  • наведите указатель мыши на нужную ось (X или Y) и при помощи колеса мыши произведите масштабирование;
  • перемещение области осуществляется с помощью зажатой левой кнопки мыши в любом месте области построения графиков.
• Пропорциональное — масштабирование с сохранением пропорций графика по обеим осям (X и Y):
  • нажмите левую кнопку мыши на поле построения графика для включения режима масштабирования (при этом поле очерчивается красной рамкой);
  • вращайте колесо мыши в любом месте области построения графиков для масштабирования по обеим осям;
  • перемещение области осуществляется с помощью зажатой левой кнопки мыши в любом месте области построения графиков.

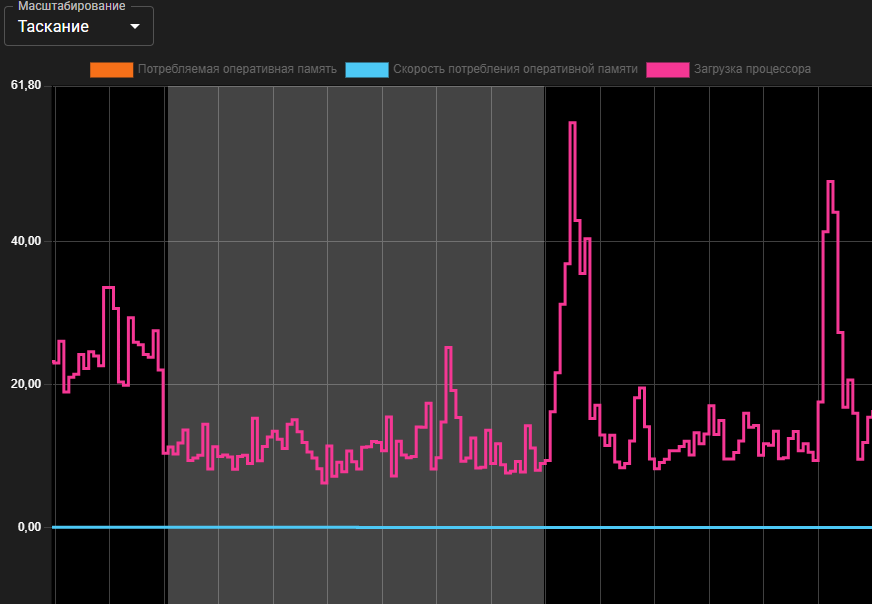

• Таскание — масштабирование с помощью выделения интервала на шкале дат (ось X) зажатой левой кнопкой мыши. Перемещение области в этом режиме недоступно.

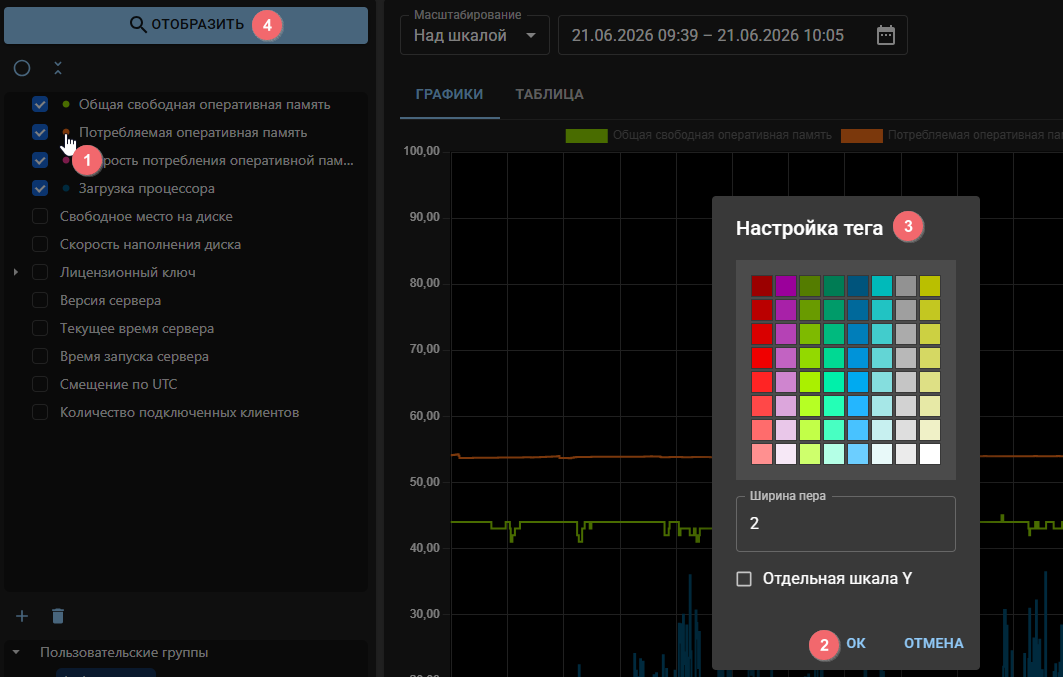

Для каждого графика можно создать отдельную шкалу Y а также задать ширину и цвет пера. Для этого нажмите на цветную точку рядом с выбранным тегом, задайте требуемые параметры, нажмите кнопку "Ок" для подверждения, и кнопку "Отобразить".

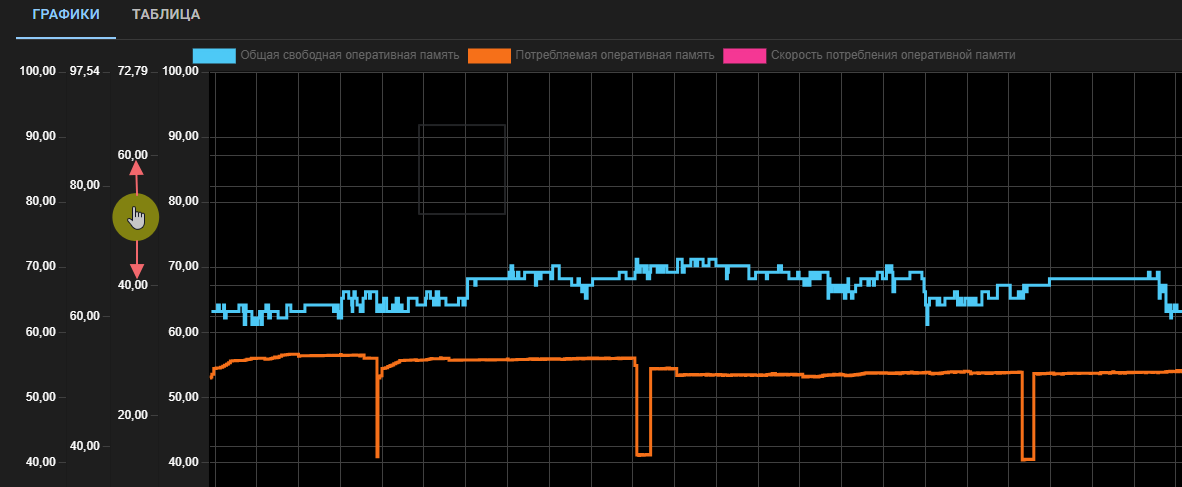

Для перемещения графика по вертикали зажмите левую кнопку мыши на оси Y и перемещайте курсор вверх или вниз.

Работа с графиками также рассматривается в обучающем видеоуроке.
