Галереи

Общая галерея представляет собой окно в правой части среды разработки, содержащее библиотеку фигур, доступных для использования в любом проекте. Среда разработки включает базовый набор фигур, а также позволяет добавлять в галерею пользовательские фигуры для их последующего применения в других проектах. Для упорядочивания созданных фигур в общей галерее предусмотрена возможность создания каталогов.

Чтобы добавить каталог, нажмите правой кнопкой мыши в пустой области галереи и из контекстного меню выберите "Добавить папку".

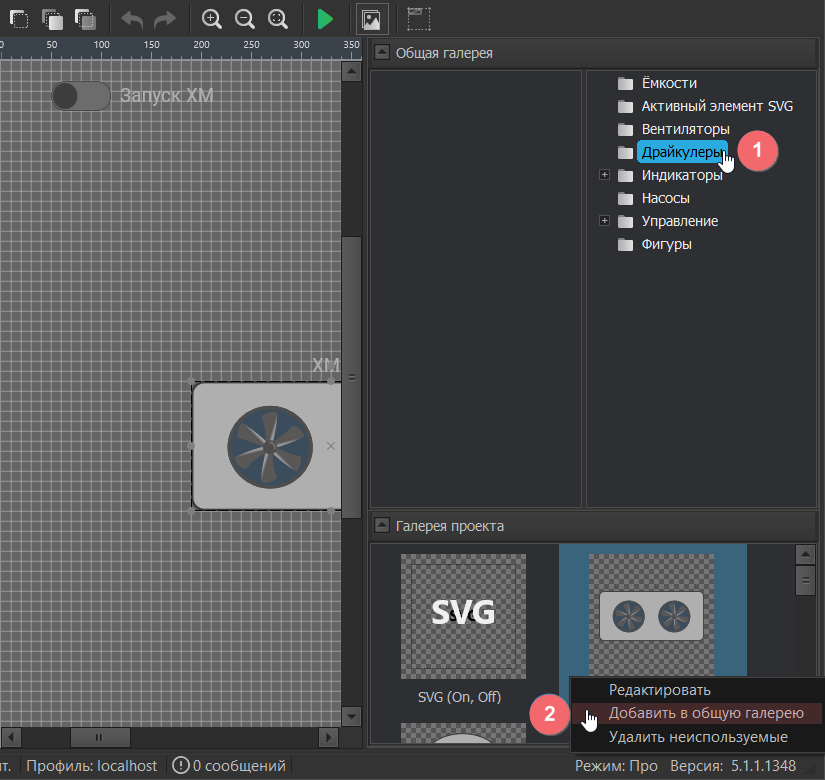

Чтобы поместить фигуру в новый каталог, выберите её левой кнопкой мыши, перейдите в "Галерею проекта", выберите существующий компонент, нажмите на него правой кнопкой мыши и в контекстном меню выберите "Добавить в общую галерею".

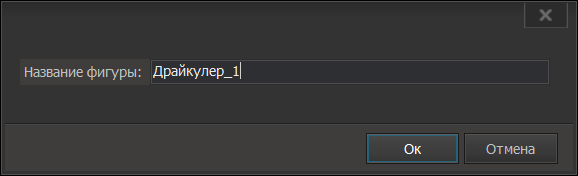

Далее укажите имя фигуры.

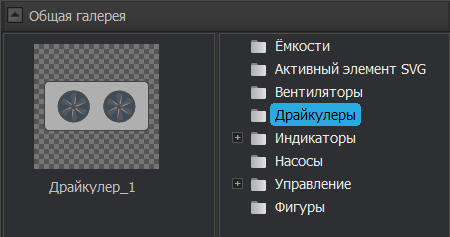

Система создаст копию фигуры и поместит ее в выбранный каталог. Теперь данная фигура становится частью библиотеки и её можно использовать в других проектах.

Многофункциональная кнопка

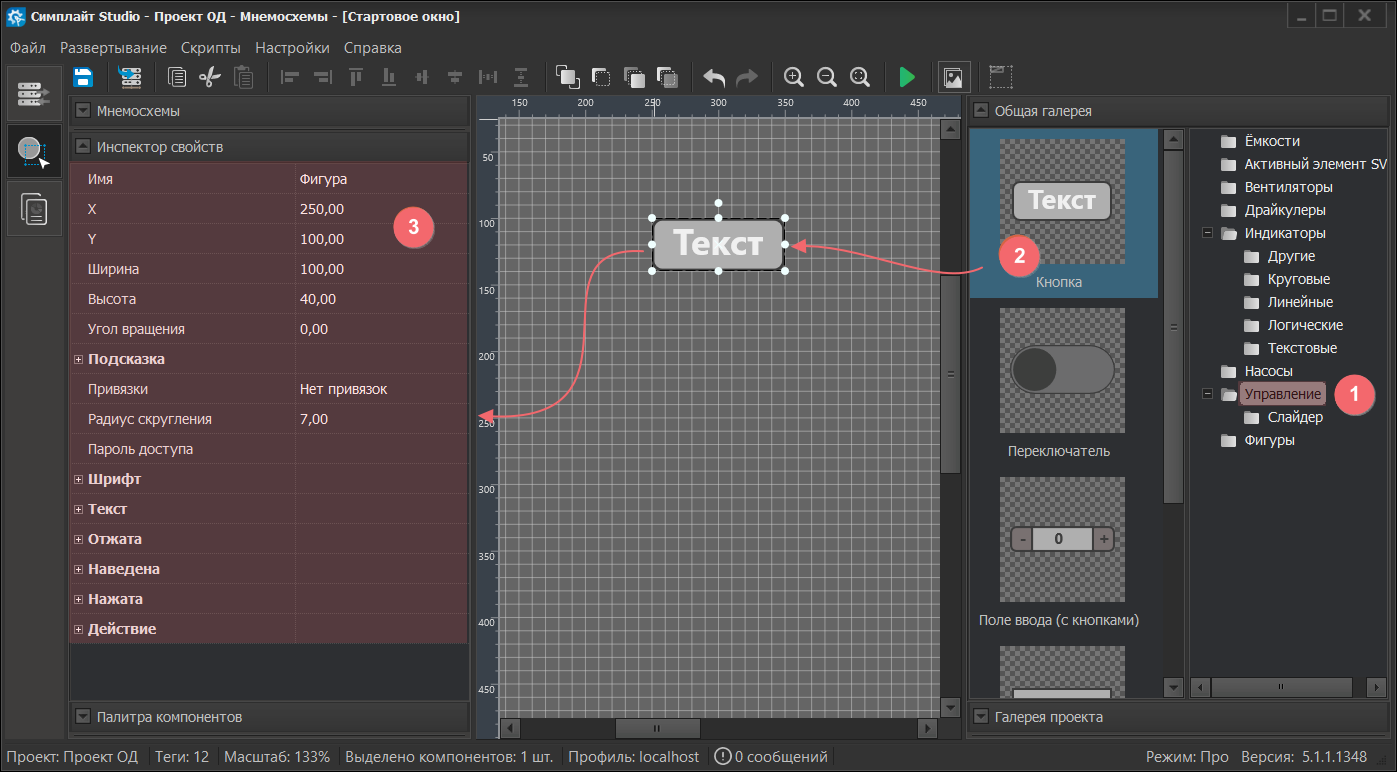

Объект "Многофункциональная кнопка" является базовым для организации управления. В свойстве "Действие" выберите один из перечисленных вариантов поведения при нажатии и отпускании кнопки.

Подробное описание настроек каждого действия:

  • Имя — уникальный идентификатор графического компонента.
  • X — абсцисса точки привязки (левый верхний угол) компонента в пикселях.
  • Y — ордината точки привязки (левый верхний угол) компонента в пикселях.
  • Ширина — габаритный размер компонента по горизонтали в пикселях.
  • Высота — габаритный размер компонента по вертикали в пикселях.
  • Угол вращения — угол поворота компонента относительно точки привязки в градусах.
  • Подсказка:
    • Состояние — флаг активации всплывающей подсказки:
      • Вкл (отображается).
      • Выкл (скрыта).
    • Подсказка — текст всплывающей подсказки компонента.
  • Привязки — количество связей свойств компонента с тегами проекта (открывает редактор привязок).
  • Радиус скругления — радиус скругления углов компонента (диапазон: 0–50).
  • Пароль доступа
  • Шрифт
    • Имя шрифта — гарнитура шрифта текста компонента.
    • Размер — размер шрифта текста компонента.
  • Текст:
    • Текст на кнопке — надпись на компоненте.
  • Отжата — стиль компонента в нормальном состоянии:
    • Цвет заливки
    • Цвет обводки
    • Ширина обводки
    • Цвет текста
  • Наведена — стиль при наведении курсора.
  • Нажата — стиль в нажатом состоянии.
  • Действие: — описание действий приводится на вкладках выше.
  • Мнемосхема — мнемосхема, открываемая при нажатии на компонент.
  • Мнемосхема — мнемосхема, открываемая при нажатии на компонент.
  • Переменные в строке — параметры для передачи в мнемосхему-шаблон в формате: Имя1=%Значение1%, Имя2=%Значение2%
  • Окно/Источник положения — способ позиционирования окна: "под кнопкой" (контекстно) или "жесткое положение" (фиксированные координаты).
  • Окно/Заголовок/Цвет фона — цвет фона заголовка окна.
  • Окно/Заголовок/Цвет текста — цвет текста в заголовке окна.
  • Окно/Заголовок/Текст — надпись в заголовке окна.
  • Окно/Заголовок/Видимость — флаг отображения заголовка окна.

Работает только в нативном HMI-клиенте.

  • Мнемосхема — мнемосхема, открываемая при нажатии на компонент.
  • Окно/Рамка — режим отображения окна: с рамкой или без (полноэкранный/без границ).
  • Окно/Номер монитора — номер монитора для отображения окна (в многомониторной конфигурации).
  • Окно/Положение X — горизонтальная координата окна на экран.
  • Окно/Положение Y — вертикальная координата окна на экране.
  • Окно/Ширина — ширина окна в пикселях.
  • Окно/Высота — высота окна в пикселях.
  • Мнемосхема — мнемосхема, открываемая при нажатии на компонент.
  • Имя контейнера — уникальный идентификатор контейнера для отображения мнемосхемы.
  • Переменные в строке — параметры для передачи в мнемосхему-шаблон в формате: Имя1=%Значение1%, Имя2=%Значение2%

При нажатии на кнопку происходит переход к журналу событий сервера.

  • Имя компонента — уникальный идентификатор компонента iframe на мнемосхеме.
  • URL — веб-адрес для загрузки в компонент iframe.

При нажатии на кнопку происходит переход к просмотру графиков.

  • Канал — имя тега, в который производится запись значения.
  • Значение — данные для записи в указанный тег.
  • Подтверждение записи — флаг отображения диалога подтверждения:
    • Вкл (показывать).
    • Выкл (не показывать).
  • Текст подтверждения — сообщение в диалоговом окне подтверждения операции записи.
  • Запись бит — режим побитовой записи значения в тег (изменение только указанных битов).
  • Канал — имя тега, в который производится запись значения.
  • Значение — данные для записи в указанный тег.
  • Значение, отжато — значение, записываемое в тег при отпускании кнопки (возвращении в отжатое состояние).
  • Запись бит — режим побитовой записи значения в тег (изменение только указанных битов).

При нажатии на кнопку происходит закрытие клиента.

При нажатии на кнопку происходит выход из текущей учетной записи.

При нажатии на кнопку происходит закрытие активной мнемосхемы.

  • Имя отчета — имя шаблона отчета, созданного в "Редакторе отчетов".

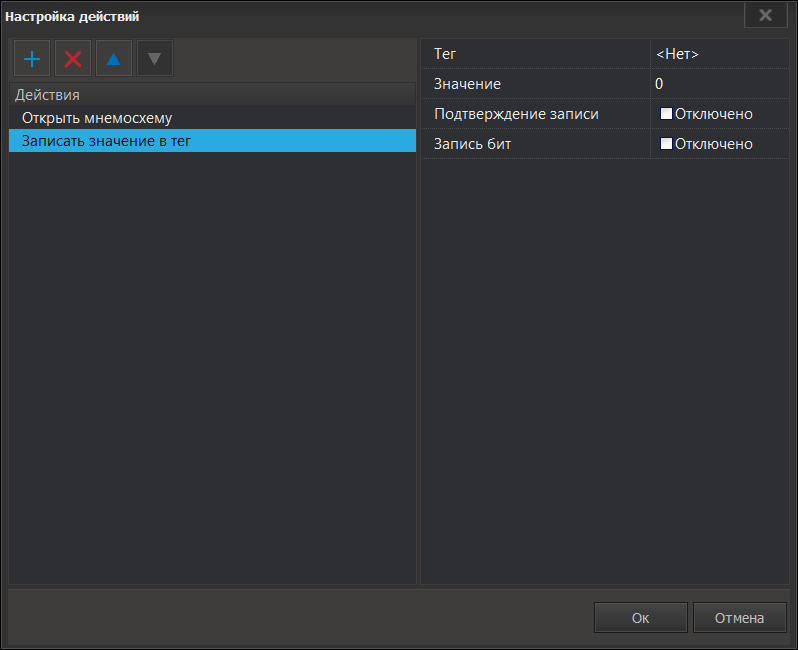

  • Макро-настройки — открывает редактор макросов для настройки последовательности действий.

Все пользовательские фигуры, созданные в рамках проекта, а также копии фигур, перенесенных из "Общей галереи", сохраняются в окне "Галерея проекта".

Справка

Галерея проекта доступна только если в настройках выбран режим Про .

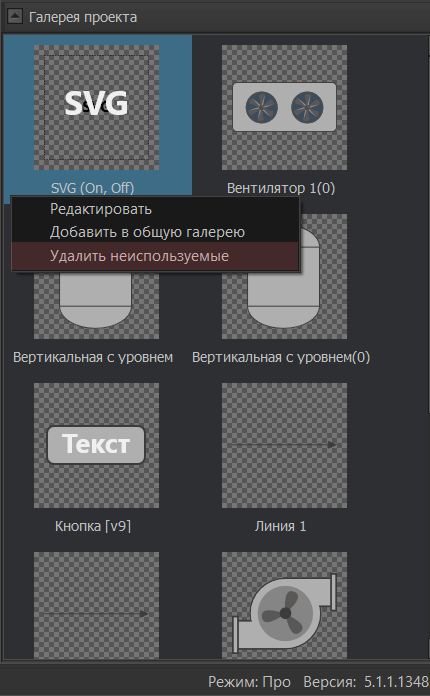

При создании и многократном редактировании объектов в "Галерее проекта" система формирует дубликаты. Чтобы удалить неиспользуемые копии, нажмите правую кнопку мыши на любом неиспользуемом элементе и в контекстном меню выберите "Удалить неиспользуемые".

Внимание

Если в "Галерее проекта" есть объекты, которые могут потребоваться в дальнейшем, то перед удалением их следует сохранить в Общей Галерее.

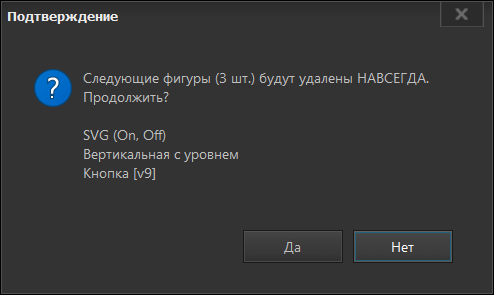

После подтверждения указанные объекты будут удалены без возможности восстановления.
